KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2017



PYTANIE NR 7.

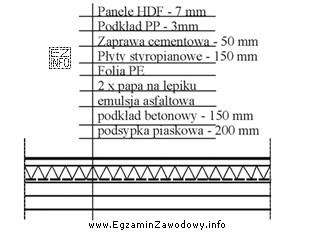

Ile wynosi grubość warstwy zaprawy cementowej posadzki, której przekrój przedstawiono na rysunku?
Ilustracja przedstawia przekrój warstwowy posadzki, który jest związany z egzaminem zawodowym dla technika robót
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna wartość wynika z bezpośredniego odczytu wymiaru warstwy zaprawy cementowej na przekroju posadzki.
Na rysunkach budowlanych grubości warstw podaje się zwykle w mm przy warstwie lub w zestawieniu. Dla wskazanej warstwy zaprawy odczyt wynosi 50 mm.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowa jest umiejętność czytania przekroju warstw posadzki. Przekrój pokazuje kolejne warstwy (np. podłoże, izolacje, podkład, warstwa z zaprawy) oraz ich grubości podane w wymiarowaniu. Nie wykonuje się tu obliczeń – należy odnaleźć na rysunku warstwę opisaną jako zaprawa cementowa i odczytać przypisaną jej wartość.

Odpowiedź "50 mm" jest poprawna, ponieważ odpowiada grubości tej konkretnej warstwy wskazanej w pytaniu (warstwy zaprawy cementowej) i jest podana w jednostkach typowych dla rysunku wykonawczego (milimetry).

Pozostałe odpowiedzi są błędne z typowych powodów spotykanych na egzaminie:

  • "7 mm" oraz "3 mm" często wynikają z pomylenia warstwy zaprawy z inną cienką warstwą (np. warstwą wyrównującą lub klejem) albo z błędnego odczytu drobnego opisu na rysunku.
  • "150 mm" bywa wybierane, gdy zdający omyłkowo odczyta grubość większego elementu (np. podkładu, warstwy konstrukcyjnej lub sumy kilku warstw), zamiast jednej warstwy zaprawy cementowej.

Wskazówka egzaminacyjna: zawsze najpierw zidentyfikuj nazwę warstwy na przekroju, a dopiero potem sprawdź przypisany do niej wymiar. Jeśli rysunek ma kilka podobnych opisów, zwracaj uwagę na strzałki/odniesienia i kolejność warstw od góry do dołu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest warstwa zaprawy cementowej w posadzce?
To warstwa wykonana z zaprawy na bazie cementu, stosowana jako podkład/warstwa wyrównawcza albo warstwa w systemie posadzki. Jej zadaniem może być wyrównanie podłoża, nadanie spadków lub przygotowanie pod dalsze wykończenie. W zadaniach egzaminacyjnych identyfikuje się ją po opisie na przekroju.
Jak odczytać grubość warstwy z rysunku przekroju posadzki?
Najpierw znajdź na przekroju warstwę opisaną nazwą (np. "zaprawa cementowa"). Potem odszukaj wartość podaną przy tej warstwie (najczęściej w mm) lub w zestawieniu warstw. Nie sumuj grubości całej posadzki, jeśli pytanie dotyczy jednej, konkretnej warstwy.
Dlaczego w odpowiedziach podaje się milimetry, a nie centymetry?
W dokumentacji i rysunkach budowlanych grubości warstw (zwłaszcza cienkich) standardowo zapisuje się w milimetrach, bo ułatwia to precyzję i ogranicza pomyłki. Na egzaminie trzeba zachować jednostkę z rysunku i nie przeliczać jej "w pamięci", jeśli nie jest to wymagane.
Czy grubość 50 mm zaprawy cementowej jest wartością typową na budowie?
Może być spotykana w praktyce jako jedna z możliwych grubości warstwy, ale w tym zadaniu kluczowe jest nie to, co "typowe", tylko to, co wynika z rysunku przekroju. Nawet jeśli wartość wydaje się nietypowa, w zadaniach rysunkowych rozstrzygający jest odczyt z dokumentacji.
Jakie błędy najczęściej popełnia się przy odczycie warstw posadzki?
Najczęstsze pomyłki to: odczyt grubości złej warstwy (np. podkładu zamiast zaprawy), odczyt sumy kilku warstw jako jednej, pomylenie jednostek (mm z cm) oraz przeoczenie strzałki/odnośnika, który wskazuje konkretną warstwę na przekroju.
Kiedy na rysunku posadzki może być kilka warstw z zaprawy?
Może się to zdarzyć np. gdy występuje osobna warstwa wyrównawcza oraz warstwa podkładowa albo gdy przewidziano różne strefy posadzki. W takich przypadkach trzeba dokładnie czytać opisy przy każdej warstwie i upewnić się, że pytanie dotyczy tej właściwej (np. "zaprawy cementowej", a nie innej zaprawy/masy).
Jak sprawdzić, czy odczytuję grubość, a nie wysokość całego układu warstw?
Grubość pojedynczej warstwy odnosi się do jej "paska" na przekroju, a nie do całej wysokości posadzki. Pomaga porównanie: jeśli wymiar jest przypisany do jednej warstwy (przy opisie/strzałce), to dotyczy tej warstwy. Jeśli wymiar obejmuje klamrą kilka warstw, to dotyczy sumy.
Czy do takiego pytania trzeba znać normy lub przepisy budowlane?
Zwykle nie. To zadanie sprawdza przede wszystkim umiejętność czytania rysunku: identyfikację warstwy i odczyt wymiaru. Znajomość technologii posadzek pomaga zorientować się w układzie warstw, ale wynik powinien wynikać z oznaczeń na przekroju, a nie z pamięciowych wartości.
Jak przygotować się do zadań z przekrojów posadzek na egzaminie BUD.1?
Ćwicz rozpoznawanie typowych warstw (podłoże, izolacje, podkład, zaprawa) i odczyt wymiarowania. Rozwiązuj zadania z rysunkami: szukaj opisów warstw, strzałek, klamer wymiarowych i jednostek. Pomaga też powtarzanie nazw materiałów i ich funkcji w układzie posadzki.
Czy odpowiedzi typu 3 mm i 7 mm mogą wynikać z odczytu innej warstwy?
Tak. Tak małe wartości często pasują do cienkich warstw (np. warstwy wykończeniowej, warstwy wyrównującej, kleju) i bywają mylone z zaprawą cementową, jeśli zdający nie sprawdzi dokładnie opisu warstwy. Dlatego zawsze trzeba odczytywać grubość przy właściwej etykiecie.
info

To pytanie poprawnie rozwiązuje 72% zdających egzamin. średnio łatwe

Według specjalistów z branży: "Dla wskazanej warstwy zaprawy odczyt wynosi 50 mm."

Materiały:

  • Podręczniki i skrypty do czytania rysunku budowlanego (przekroje, wymiarowanie)
  • Materiały dydaktyczne dotyczące posadzek i podkładów (warstwy, funkcje, nazewnictwo)
  • Zestawy zadań egzaminacyjnych z odczytu rysunków (warstwy, grubości, detale)
