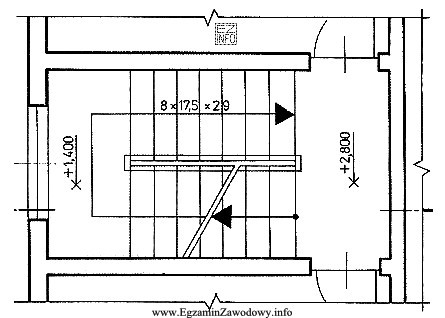

W zadaniach z dokumentacji schodów najpierw trzeba ustalić, czego dotyczy "bieg": to odcinek schodów pomiędzy spocznikami (lub pomiędzy poziomami). Na rzucie bieg jest zwykle pokazany jako pas stopni, a spocznik jako większa, "płaska" powierzchnia bez podziałów na stopnie.
Jak wyznacza się liczbę stopni w biegu?
- Zlicza się stopnie/podziały zaznaczone na rzucie tylko w obrębie jednego biegu, bez doliczania spocznika.
- Trzeba uważać, aby nie policzyć podwójnie stopnia przy załamaniu biegu lub przy zmianie kierunku.
Jak wyznacza się wysokość stopnia?
- Jeżeli na rysunku podano rzędne (np. poziom dolny i górny), oblicza się różnicę wysokości między nimi.
- Następnie dzieli się tę różnicę przez liczbę podstopnic w danym biegu (zwykle odpowiada ona liczbie "wzniesień").
Odpowiedź "8 stopni o wysokości 17,5 cm" jest spójna z typowym sposobem odczytu: 8 stopni w jednym biegu oraz wysokość stopnia wynikająca z podziału wysokości kondygnacji na liczbę wzniesień.
Dlaczego pozostałe odpowiedzi są błędne?
- "8 stopni o wysokości 29 cm" – wartość 29 cm jest nietypowo duża dla wysokości stopnia i często wynika z pomylenia wymiaru (np. szerokości stopnia lub innego opisu na rysunku) z wysokością.
- "16 stopni o wysokości 29 cm" – łączy dwa błędy naraz: zarówno liczba stopni, jak i wysokość są niespójne z typowym odczytem biegu i rzędnych.
- "29 stopni o wysokości 17,5 cm" – 29 stopni w jednym biegu jest mało realne; taki wynik bywa skutkiem liczenia wszystkich podziałów z całej klatki (kilku biegów) zamiast jednego biegu.
Wskazówka egzaminacyjna: najpierw zidentyfikuj spocznik, potem policz stopnie tylko między spocznikami, a dopiero na końcu licz wysokość stopnia z różnicy poziomów.
