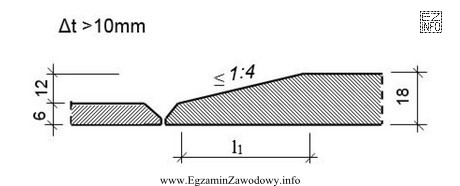

Długość l1 odnosi się do odcinka, na którym wykonuje się ukosowanie (sfazowanie) krawędzi grubszej blachy przed spawaniem złącza doczołowego. Celem ukosowania jest utworzenie odpowiedniego rowka spawalniczego, tak aby łuk (lub źródło ciepła) miał dostęp do grani i umożliwił uzyskanie wymaganego przetopu oraz poprawnego wtopienia w materiał rodzimy.
Wartość minimalna jest istotna z dwóch powodów:
- Jakość złącza: zbyt krótki odcinek ukosowania oznacza zbyt "wąski" dostęp do grani, co w praktyce zwiększa ryzyko niezgodności, takich jak brak przetopu lub brak wtopienia na krawędziach.
- Ekonomia i technologia: zbyt długie ukosowanie zwiększa objętość rowka, a więc ilość potrzebnego spoiwa, czas spawania oraz potencjalne odkształcenia od skurczu spoiny.
Odpowiedź "48 mm" jest prawidłowa, ponieważ w tym zestawie egzaminacyjnym odpowiada przyjętemu minimalnemu wymaganiu dla długości l1 przy przygotowaniu krawędzi grubszej blachy do połączenia doczołowego.
Dlaczego pozostałe propozycje są błędne:
- "24 mm" oraz "40 mm" to wartości mniejsze; typowo oznaczają zbyt mały "zapas" ukosowania, co może pogorszyć warunki wykonania spoiny (szczególnie przy grubszych elementach) i zwiększyć ryzyko braku przetopu.
- "96 mm" jest wartością znacznie większą; samo zwiększenie l1 nie jest "bezpieczniejsze" bez potrzeby technologicznej, bo prowadzi do większego zużycia spoiwa, dłuższego czasu pracy i większych odkształceń, a więc nie jest minimalnym wymaganiem.
W praktyce na budowie i w wytwórni konstrukcji stalowych parametry przygotowania złącza (w tym l1) powinny wynikać z dokumentacji technologicznej spawania i być sprawdzane przed rozpoczęciem spawania, ponieważ późniejsze poprawki są kosztowne i mogą obniżać jakość konstrukcji.
