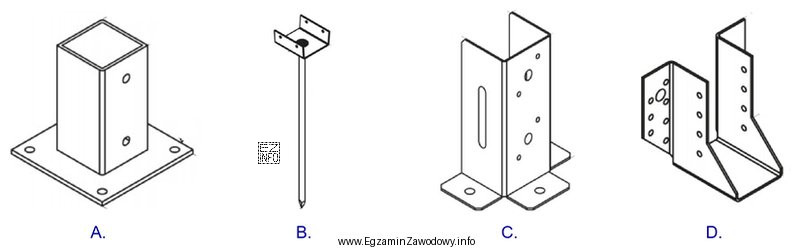

Pytanie sprawdza umiejętność rozpoznania na rysunku łącznika przeznaczonego do wykonania węzła belka–słup albo belka–ściana. W praktyce budowlanej taki łącznik musi zapewnić możliwość zamocowania do elementu podporowego (słup lub ściana) oraz stworzyć miejsce/układ mocowań dla końca belki.
Cechy typowe dla łączników belki do słupa/ściany (zależnie od systemu):
- stalowy element (często ocynkowany) z perforacją pod gwoździe/wkręty/śruby,
- geometria umożliwiająca podparcie końca belki lub jej boczne skręcenie do podpory (np. wieszak/uchwyt, kątownik o odpowiednim układzie otworów),
- powierzchnia przylegania do podpory (płaska stopa do ściany lub obejma/korpus do słupa).
Poprawna odpowiedź to rysunek, na którym widać łącznik spełniający powyższe kryteria: jest zaprojektowany do połączenia elementu poziomego (belki) z elementem pionowym (słupem) lub z powierzchnią pionową (ścianą) i ma przewidziane miejsca na łączniki mechaniczne.
Dlaczego pozostałe rysunki mogą być mylące? Częstym błędem jest wybór dowolnej "blachy z otworami" lub prostego kątownika, mimo że dany element jest przeznaczony np. do łączenia dwóch elementów w jednej płaszczyźnie, do stężeń albo do zakotwienia w innym układzie obciążeń. W zadaniach egzaminacyjnych trzeba patrzeć nie tylko na materiał, ale na funkcję węzła: czy element realnie umożliwia oparcie/uchwycenie końca belki i połączenie jej z podporą.
Wskazówka egzaminacyjna: najpierw zidentyfikuj na rysunku, gdzie byłaby belka, a gdzie słup/ściana, a dopiero potem oceń, czy łącznik ma sensowny układ otworów i powierzchni styku dla takiego połączenia.
