W zadaniach z równowagi belki kluczowe są warunki statyki: układ pozostaje w równowadze, gdy spełnione są równania równowagi. W praktyce najczęściej wykorzystuje się warunek, że suma momentów wszystkich sił względem dowolnie wybranego punktu jest równa zero. Dzięki temu można wyznaczyć szukaną odległość "b", traktując ją jako ramię momentu dla wskazanej siły lub reakcji.
Jak podejść do obliczeń:

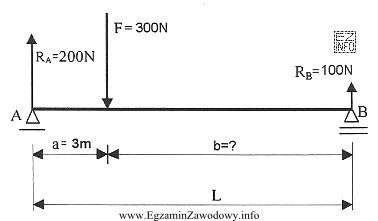

- Odczytaj z rysunku wszystkie siły/obciążenia i ich odległości od wybranego punktu odniesienia (np. od podpory lub końca belki).
- Wybierz taki punkt sumowania momentów, aby uprościć rachunki (często wybiera się punkt, przez który przechodzi nieznana reakcja, aby jej moment był równy zero).
- Zapisz równanie: suma momentów "zgodnych z ruchem wskazówek" i "przeciwnych" musi się zrównoważyć. Każdy moment liczysz jako siła × ramię.
- Rozwiąż równanie względem "b", pilnując jednostek (metry dla odległości oraz spójne jednostki sił).
Odpowiedź "6 m" jest poprawna, bo odpowiada takiej wartości ramienia "b", przy której momenty wynikające z obciążeń pokazanych na rysunku mają sumę równą zeru, czyli nie powodują obrotu belki.
Pozostałe propozycje są typowymi błędami: "1 m" i "2 m" często wynikają z pomylenia odczytanych odległości lub nieuwzględnienia jednego z obciążeń, a "9 m" bywa efektem przyjęcia niewłaściwego punktu odniesienia albo błędnego znaku momentu. W każdym przypadku warto wykonać kontrolę: po podstawieniu "b" do równania momentów musi wyjść dokładnie zero.
