KWALIFIKACJA ELM3 - STYCZEŃ 2018

PYTANIE NR 30.
Ile wynosi rezystancja zastępcza układu rezystorów, przedstawionych na schemacie, jeżeli R1 = R2 = R3 = 10 ?, R4 = 5 ??

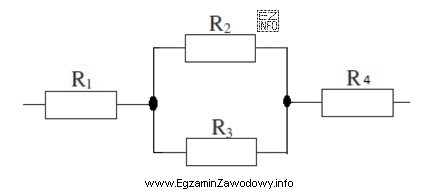

Ilustracja przedstawia schemat elektryczny układu rezystorów, który jest częścią pytania egzaminacyjnego z kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ jest mieszany: R1 jest połączony szeregowo z gałęzią równoległą R2 i R3, a następnie szeregowo z R4. Najpierw liczysz część równoległą: dla R2 = R3 = 10 Ω otrzymujesz R2||R3 = 5 Ω. Potem sumujesz szeregowo: 10 Ω + 5 Ω + 5 Ω = 20 Ω.

Pełne wyjaśnienie:

Rezystancja zastępcza to taka pojedyncza rezystancja, która "zachowuje się" elektrycznie jak cały rozpatrywany fragment obwodu. W praktyce oblicza się ją przez redukcję układu krok po kroku, zaczynając od najprostszych podukładów (najczęściej gałęzi równoległych).

W tym zadaniu topologia jest następująca: R1 jest w szeregu, potem występuje rozgałęzienie na dwie gałęzie z rezystorami R2 i R3, które łączą się w kolejnym węźle, a na końcu w szeregu znajduje się R4. To oznacza, że najpierw redukujesz część równoległą R2||R3.

Dla połączenia równoległego obowiązuje zależność:
1/Rz = 1/R2 + 1/R3Przy R2 = 10 Ω i R3 = 10 Ω dostajesz:
1/Rz = 1/10 + 1/10 = 2/10 = 1/5czyli R2||R3 = 5 Ω (dla dwóch jednakowych rezystorów można też zapamiętać skrót: R/2).

Następnie masz już trzy elementy w szeregu: R1, (R2||R3) oraz R4. Dla szeregu rezystancje się sumują:
Rz = R1 + (R2||R3) + R4 = 10 + 5 + 5 = 20 Ω

Dlaczego pozostałe odpowiedzi są błędne?

  • 35 Ω zwykle wynika z mechanicznego dodania wszystkich rezystancji (10+10+10+5) bez zauważenia połączenia równoległego.
  • 15 Ω może wynikać z policzenia R2||R3 = 5 Ω, ale pominięcia jednego z rezystorów szeregowych (np. R4).
  • 10 Ω bywa skutkiem błędnego założenia, że całość redukuje się do jednej gałęzi albo mylenia węzłów, przez co równoległość/szeregowość jest rozpoznana niepoprawnie.

Wskazówka egzaminacyjna: przed liczeniem zaznacz węzły (punkty rozgałęzienia) i nazwij fragmenty "szereg" oraz "równolegle". To minimalizuje ryzyko pomyłki topologii.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rezystancja zastępcza to jedna wartość rezystancji, która może zastąpić cały układ rezystorów bez zmiany zachowania obwodu "widzianego" z zacisków. Liczy się ją, aby szybciej obliczać prądy, spadki napięć i dobierać elementy (np. zabezpieczenia, ograniczniki prądu) w układach mechatronicznych.
Połączenie równoległe rozpoznasz po tym, że oba elementy mają podłączone końce do tych samych dwóch węzłów (ten sam punkt wejścia i wyjścia gałęzi). Na schemacie zwykle widać rozgałęzienie na dwie ścieżki i ponowne złączenie. To ważniejsze niż "ułożenie" elementów na rysunku.
Dla dwóch jednakowych rezystorów R połączonych równolegle rezystancja zastępcza wynosi R/2. Wynika to ze wzoru 1/Rz = 1/R + 1/R, czyli 1/Rz = 2/R, a więc Rz = R/2. To przydatny skrót w zadaniach egzaminacyjnych.
W szeregu ten sam prąd płynie kolejno przez wszystkie rezystory, a całkowity spadek napięcia jest sumą spadków na każdym z nich. Ponieważ U = I·R, to dla stałego prądu I spadki napięcia dodają się jak rezystancje. Dlatego rezystancja zastępcza szeregu to suma: Rz = R1 + R2 + …
Najczęściej: (1) dodanie wszystkich rezystorów "z automatu" bez sprawdzenia węzłów, (2) pomylenie równoległego z szeregowym, bo elementy są narysowane blisko siebie, (3) pominięcie jednego rezystora po redukcji części układu, (4) błąd w rachunkach przy ułamkach i odwrotnościach w połączeniu równoległym.
Najpierw znajdź "najgłębszy" fragment, który jest czystym szeregiem lub czystą równoległością. Oblicz jego Rz i zastąp go jednym rezystorem na schemacie. Następnie powtórz redukcję dla nowego, prostszego układu. Taka metoda etapowa zmniejsza ryzyko pomyłki topologii i rachunków.
Tak, jeśli poprawnie rozpoznasz, że R1 jest w szeregu przed rozgałęzieniem, a R4 w szeregu po połączeniu gałęzi. Wtedy najpierw liczysz R2||R3, a potem dodajesz elementy szeregowe: Rz = R1 + (R2||R3) + R4. Warunek: R1 i R4 nie mogą leżeć w żadnej dodatkowej gałęzi.
Warto ocenić granice: rezystancja równoległa dwóch takich samych rezystorów jest mniejsza od każdego z nich (tu 5 Ω < 10 Ω). Cały układ ma jeszcze rezystory szeregowe, więc wynik musi być większy niż 10 Ω. Jednocześnie nie może być większy niż suma wszystkich (35 Ω), bo równoległość zmniejsza wartość.
W praktyce np. przy doborze rezystorów do diod sygnalizacyjnych, tworzeniu dzielników napięcia dla wejść sterowników, analizie obciążeń w torach zasilania czujników oraz przy diagnostyce (porównanie rezystancji zmierzonej z oczekiwaną). To podstawowa umiejętność przy czytaniu dokumentacji i schematów.
Zaznacz na schemacie węzły rozgałęzienia (punkty wspólne gałęzi) i nazwij fragmenty: "równolegle" oraz "szeregowo". Zacznij od redukcji części równoległej, potem dodaj elementy w szeregu. Jeśli rezystory w równoległości są identyczne, użyj skrótu R/2 – oszczędza czas i redukuje ryzyko błędu.
info

Około 65% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Układ jest mieszany: R1 jest połączony szeregowo z gałęzią równoległą R2 i R3, a następnie szeregowo z R4."
