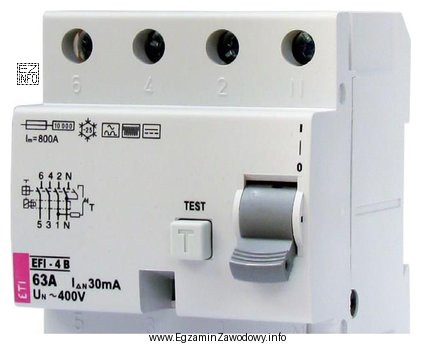

Wyłącznik różnicowoprądowy (RCD) ma na obudowie kilka parametrów, które łatwo pomylić, jeśli nie zwraca się uwagi na symbol i jednostkę. Pytanie dotyczy natężenia prądu znamionowego toru głównego, czyli wartości oznaczanej najczęściej jako In i podawanej w amperach [A]. Jest to prąd, który aparat może przewodzić w normalnej pracy w swoich torach głównych bez przegrzewania (przy założonych warunkach pracy).
Dlaczego poprawna odpowiedź to 63 A?
- To wartość wyrażona w amperach, a więc w jednostce właściwej dla prądu znamionowego In.
- W praktyce instalacyjnej RCD w wykonaniu modułowym często mają In rzędu kilkudziesięciu amperów, co odpowiada typowym obciążeniom obwodów i zasilania rozdzielnic.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 400 V – to wartość napięcia (jednostka [V]). Na aparatach spotyka się np. napięcie znamionowe pracy lub izolacji, ale nie jest to natężenie prądu.
- 30 mA – to typowa wartość prądu różnicowego zadziałania (czułości), oznaczanego jako IΔn. Ten parametr opisuje, przy jakiej różnicy prądów RCD powinien zadziałać dla ochrony przeciwporażeniowej, ale nie jest to In toru głównego.
- 800 A – choć ma jednostkę [A], w kontekście RCD częściej spotyka się takie liczby jako odporność na prądy udarowe lub wartości związane z warunkowym prądem zwarciowym (zależnie od konstrukcji i oznaczeń). Nie odpowiada to typowej wartości prądu znamionowego toru głównego dla aparatu modułowego.
Wskazówka egzaminacyjna: zawsze najpierw sprawdź jednostkę (A, mA, V), a dopiero potem liczbę. Jeśli pytanie mówi o prądzie znamionowym toru głównego, szukaj oznaczenia In w [A], a nie IΔn w [mA].
