W mierniku analogowym wskazówka wychyla się proporcjonalnie do mierzonego prądu, a wybrany zakres pomiarowy określa, jakiej wartości odpowiada pełne wychylenie wskazówki.

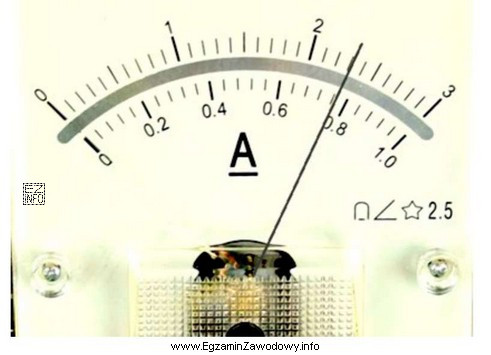

Na tarczy widać skalę 0–3, a wskazówka jest ustawiona na 2,3 tej skali. Oznacza to, że wychylenie stanowi:
2,3 / 3 pełnego zakresu skali (czyli ok. 0,7667 pełnego wychylenia).
Skoro pomiar wykonano na zakresie 0,3 A, to pełnemu wychyleniu odpowiada 0,3 A. Zatem prąd obliczamy przez przeskalowanie:
(2,3 / 3) × 0,3 A = 0,23 A.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "0,68 A" odpowiadałoby znacznie większemu wychyleniu niż wynika z proporcji 2,3/3 przy zakresie 0,3 A; to typowy skutek błędnego przeliczenia lub pomylenia zakresu.
- "2,3 A" to błąd polegający na przepisaniu wartości ze skali 0–3 jako amperów bez uwzględnienia, że wybrany zakres kończy się na 0,3 A.
- "0,068 A" sugeruje odczyt w okolicach 0,68/3 skali lub pomyłkę miejsca przecinka; nie zgadza się z położeniem wskazówki blisko 2,3.
Wskazówka egzaminacyjna: zawsze wykonaj dwa kroki: (1) odczytaj położenie wskazówki na właściwej skali, (2) przelicz proporcją do wybranego zakresu. Przy wieloskali upewnij się, którą podziałkę właśnie interpretujesz.
