"Wymiar graniczny górny" oznacza największą dopuszczalną wartość danego wymiaru, przy której element nadal spełnia wymagania dokumentacji. Na rysunku technicznym nie podaje się zwykle od razu obu wymiarów granicznych wprost, tylko:
- wymiar nominalny (podstawowy),
- tolerancję, czyli odchyłkę górną i/lub dolną (zapis w formie wartości nad i pod wymiarem, albo jako zapis "±", albo jako tolerancja jednostronna).

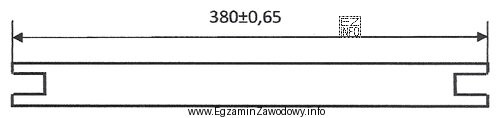

Aby uzyskać wymiar graniczny górny, należy wykonać jedną operację interpretacyjną: do wymiaru nominalnego dodać odchyłkę górną (zgodnie ze znakiem i wartością podaną na rysunku). W tym zadaniu wynik odczytu i zsumowania danych z rysunku daje wartość 380,65 mm.
Dlaczego pozostałe odpowiedzi są błędne?
- "380,00 mm" odpowiada samemu wymiarowi nominalnemu (bez uwzględnienia tolerancji), więc nie jest wartością graniczną górną.
- "379,35 mm" jest wartością mniejszą i odpowiada typowo wymiarowi granicznemu dolnemu (nominał skorygowany o odchyłkę dolną), a nie maksymalnej dopuszczalnej.
- "386,50 mm" odstaje od zakresu tolerancji wynikającego z zapisu na rysunku; taka wartość oznaczałaby inną tolerancję lub inny wymiar nominalny niż podany dla ramiaka.
W praktyce tapicerskiej poprawne rozumienie wymiarów granicznych jest ważne przy wykonywaniu i kontroli stelaży: zbyt długi element może powodować problemy montażowe, naprężenia konstrukcji albo błędy geometrii (np. przekoszenia). Dlatego zawsze porównuj wynik pomiaru z zakresem dopuszczalnym (od dolnej do górnej granicy), a nie tylko z wymiarem nominalnym.
