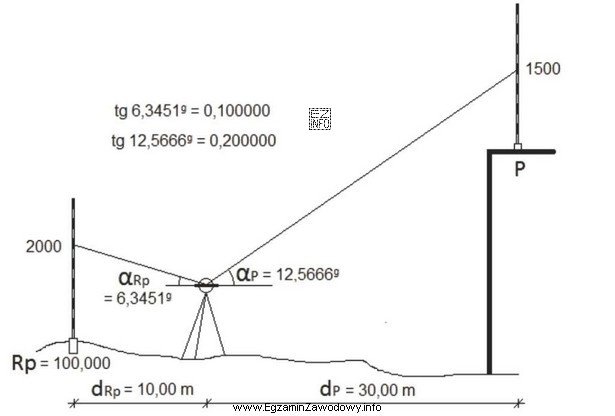

W zadaniach o wyznaczenie wysokości punktu P kluczowe jest przepisanie z rysunku wszystkich danych potrzebnych do obliczeń oraz zachowanie właściwego znaku różnic wysokości. Najczęściej spotykany schemat w technikum to obliczenia niwelacyjne: korzysta się z wysokości punktu odniesienia (np. reperu) oraz z odczytów/relacji pokazanych na szkicu.
Typowy tok postępowania:
- Ustal punkt odniesienia i jego znaną wysokość (jeżeli jest podana na rysunku).
- Wyznacz różnicę wysokości między kolejnymi stanowiskami/punktami (z odczytów w tył i w przód albo z podanych na rysunku przewyższeń).
- Zsumuj różnice wysokości w odpowiedniej kolejności, pilnując znaku: przejście "w górę" zwiększa wysokość, "w dół" zmniejsza.
- Na końcu zapisz wysokość punktu P w metrach, zwykle z dokładnością do 0,001 m.
Odpowiedź "105,500 m" jest poprawna, ponieważ odpowiada wynikowi uzyskanemu po konsekwentnym zastosowaniu zależności wysokościowych do danych przedstawionych na rysunku oraz po prawidłowym zaokrągleniu zapisu.
Dlaczego pozostałe propozycje są błędne? Każda z nich zwykle wynika z jednego z typowych potknięć:
- "107,500 m" – często jest skutkiem pojedynczego błędu znaku (dodania różnicy, którą należało odjąć) lub pominięcia jednego przewyższenia.
- "108,500 m" – bywa efektem użycia niewłaściwego punktu odniesienia (start od innej wysokości z rysunku) albo niepełnej sumy odcinków.
- "110,500 m" – najczęściej wskazuje na skumulowany błąd rachunkowy (np. dwukrotne doliczenie tej samej różnicy) lub pomylenie odczytu w tył z odczytem w przód.
Wskazówka egzaminacyjna: po uzyskaniu wyniku wykonaj kontrolę sensowności (czy suma przewyższeń odpowiada logice szkicu) i sprawdź, czy liczba miejsc po przecinku jest zgodna z danymi wejściowymi oraz z odpowiedziami.
