KWALIFIKACJA ROL8 - STYCZEŃ 2024



PYTANIE NR 17.

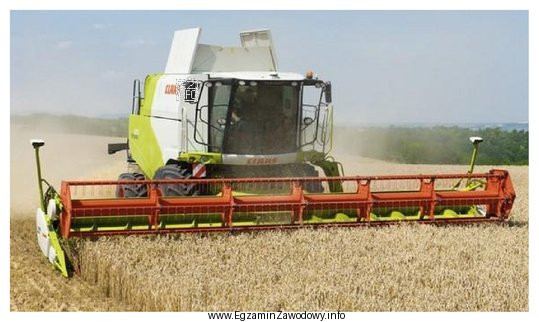

Ilustracja przedstawia kombajn zbożowy prowadzony przy pomocy
Ilustracja przedstawia kombajn zbożowy, który jest używany do zbioru zbóż na polu.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na hederze po obu stronach widać pionowe wsporniki z zamontowanymi głowicami skierowanymi ku krawędzi łanu. Taki układ jest charakterystyczny dla systemów laserowych prowadzenia, które wykrywają granicę między skoszonym i nieskoszonym zbożem i korygują tor jazdy kombajnu.

Pełne wyjaśnienie:

W automatycznym prowadzeniu kombajnu można spotkać różne technologie czujników. Na ilustracji widoczne są dwie głowice zamontowane na pionowych wspornikach po lewej i prawej stronie hederu. Są one ustawione tak, aby "patrzeć" w bok i w dół na krawędź łanu (miejsce przejścia między zbożem stojącym a skoszonym). Taka lokalizacja i sposób pracy odpowiada rozwiązaniom opartym o czujniki laserowe, które emitują wiązkę i na jej podstawie wykrywają granicę roślinności, a następnie układ sterowania koryguje kierunek jazdy.

  • Czujniki laserowe – służą do wykrywania krawędzi łanu/kontrastu między ścierniskiem a stojącym zbożem i umożliwiają automatyczne utrzymanie hederu przy granicy cięcia. To pasuje do widocznych głowic na wysięgnikach.
  • Czujniki mechaniczne – zwykle są to pałąki/elementy dotykowe prowadzone po łanie. Z reguły mają formę fizycznych "dotykaczy", a nie zamkniętych głowic optycznych na wspornikach.
  • Czujniki ruchu – wykrywają przemieszczenie, przyspieszenie lub obecność ruchu, ale same w sobie nie wyznaczają krawędzi łanu zboża, więc nie są typowym rozwiązaniem do prowadzenia hederu po granicy skosu.
  • Kamery – systemy wizyjne analizują obraz, wymagają innego podejścia (pole widzenia, algorytmy przetwarzania obrazu) i często są kojarzone z "kamerą" skierowaną na obszar przed maszyną; nie jest to najbardziej charakterystyczny układ pokazany na zdjęciu.

Na egzaminie warto zwracać uwagę na miejsce montażu i funkcję elementu: czujniki prowadzenia po krawędzi łanu montuje się przy hederze i kieruje na granicę między łanem a ścierniskiem, a nie na kabinę czy podwozie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest automatyczne prowadzenie kombajnu po krawędzi łanu?
To funkcja, w której układ sterowania sam koryguje kierunek jazdy, aby heder utrzymywał się przy granicy między zbożem stojącym a skoszonym. Wykorzystuje do tego czujniki (np. laserowe), które "widzą" krawędź łanu i przekazują sygnał do układu kierowniczego.
Jak działają czujniki laserowe w kombajnie zbożowym?
Głowice laserowe emitują wiązkę światła i analizują sygnał odbity, aby wykryć różnicę między ścierniskiem a stojącym zbożem. Na tej podstawie system określa położenie krawędzi łanu i automatycznie koryguje tor jazdy, utrzymując heder przy granicy koszenia.
Dlaczego czujniki laserowe montuje się po bokach hederu?
Bo to właśnie przy hederze znajduje się granica skosu, którą trzeba śledzić. Umieszczenie czujników po obu stronach pozwala stabilnie wykrywać krawędź łanu i reagować na odchylenia. Taka lokalizacja skraca "drogę informacji" między wykryciem krawędzi a korektą toru jazdy.
Jak odróżnić na zdjęciu czujnik laserowy od kamery w maszynie rolniczej?
Najlepiej patrzeć na montaż i kierunek pracy. Czujniki laserowe do prowadzenia po łanie często są na wysięgnikach przy hederze i są skierowane w bok/dół na granicę zboża. Kamery zwykle "patrzą" szerzej na przestrzeń przed maszyną i pracują jako element systemu wizyjnego.
Czy czujniki mechaniczne też mogą prowadzić kombajn automatycznie?
Spotyka się rozwiązania z elementami dotykowymi, które "czują" łan (np. pałąki), ale są one mniej precyzyjne i bardziej podatne na wpływ roślin. W praktyce w systemach prowadzenia po krawędzi łanu częściej stosuje się techniki optyczne/laserowe albo GNSS, zależnie od modelu i wyposażenia.
Co oznacza odpowiedź "czujniki ruchu" w kontekście prowadzenia kombajnu?
To określenie jest zbyt ogólne: czujniki ruchu mogą mierzyć przyspieszenie, prędkość lub wykrywać poruszenie, ale nie wskazują samej krawędzi łanu. Do prowadzenia po granicy skosu potrzebny jest czujnik, który rozróżnia roślinność stojącą od skoszonej, np. laserowy lub wizyjny.
Kiedy system prowadzenia laserowego jest szczególnie przydatny podczas żniw?
Gdy operator musi długo utrzymywać heder dokładnie przy krawędzi łanu, a warunki w polu są zmienne (np. noc, pył, nierówna krawędź łanu). System laserowy odciąża kierowcę, ogranicza nakładki i omijaki oraz pomaga utrzymać równy tor koszenia.
Jakie są typowe błędy na egzaminie przy pytaniach o czujniki w kombajnie?
Najczęściej: (1) mylenie laserów z kamerami, bo wyglądają podobnie; (2) utożsamianie każdego automatycznego prowadzenia z GPS; (3) wybór "czujników ruchu" jako hasła, bez analizy funkcji. Warto zawsze ocenić, co czujnik ma wykrywać i gdzie jest zamontowany.
Jakie elementy na hederze mogą wskazywać na system automatycznego prowadzenia?
Wskazówką są dodatkowe wsporniki i głowice czujników po bokach hederu, okablowanie oraz elementy sterowania w kabinie. Jeśli czujniki są skierowane na granicę łanu, zwykle służą do prowadzenia po krawędzi skosu. Inne systemy (np. GNSS) mogą nie wymagać takich głowic przy hederze.
Jak przygotować się do pytań z rozpoznawania czujników w agrotronice?
Ćwicz na zdjęciach i opisach: rozpoznawaj miejsce montażu (heder, kabina, podwozie), kierunek działania i cel (krawędź łanu, wysokość, plon). Ucz się różnic między czujnikami mechanicznymi, optycznymi/laserowymi i wizyjnymi. Na egzaminie łącz wygląd z funkcją.
info

Około 45% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Na hederze po obu stronach widać pionowe wsporniki z zamontowanymi głowicami skierowanymi ku krawędzi łanu."

Materiały:

  • Instrukcje i opisy producentów dotyczące systemów automatycznego prowadzenia maszyn (laserowe, mechaniczne, wizyjne, GNSS)
  • Materiały dydaktyczne z agrotroniki/mechatroniki rolniczej dotyczące czujników i automatyki w maszynach
  • Ćwiczenia rozpoznawania elementów wyposażenia kombajnu na zdjęciach (heder, czujniki, osprzęt)
