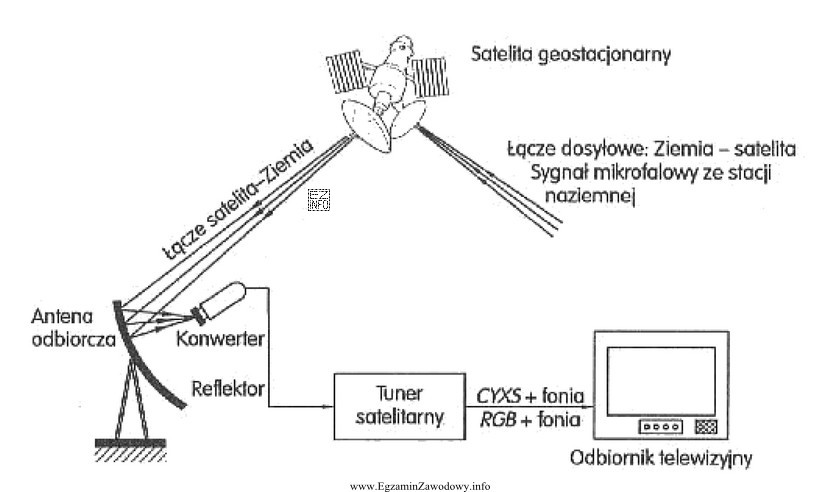

W instalacji telewizji satelitarnej kluczowe elementy toru to: antena z konwerterem LNB, przewód koncentryczny oraz tuner. Jedną z podstawowych funkcji LNB jest wybór właściwej polaryzacji sygnału: V (pionowej) albo H (poziomej). W typowych zestawach indywidualnych wybór polaryzacji odbywa się przez zmianę napięcia podawanego z tunera na LNB: około 13 V odpowiada polaryzacji V, a około 18 V odpowiada polaryzacji H.
Jeżeli zestaw odbiera programy nadawane wyłącznie w polaryzacji V, oznacza to, że przełączenie na H nie następuje lub nie działa. W treści zadania podano dodatkowo, że napięcia zasilające i sterujące są zgodne z dokumentacją techniczną. To jest bardzo silna wskazówka diagnostyczna: skoro tuner generuje poprawne napięcia sterujące, a na torze zasilania nie ma istotnych spadków, to problem nie wynika z braku zasilania LNB ani z błędnego sterowania.
W takiej sytuacji najbardziej prawdopodobną przyczyną jest uszkodzenie konwertera LNB, a dokładniej jego wewnętrznego przełącznika/układu przełączania polaryzacji. Tuner może "żądać" polaryzacji H (podając 18 V), ale jeśli LNB nie reaguje, instalacja nadal będzie zachowywać się tak, jakby pracowała tylko w V.
Pozostałe możliwości są mniej trafne:
- Przewód koncentryczny przy uszkodzeniu często powoduje spadek napięcia lub zaniki/duże tłumienie sygnału; przy napięciach zgodnych z dokumentacją taki scenariusz jest mało zgodny z danymi pomiarowymi.
- Moduł głowicy w.cz. tunera (część odbiorcza) w typowym rozumowaniu byłby podejrzany, gdyby nie było poprawnych napięć sterujących lub gdyby problem dotyczył szerzej odbioru; tutaj sterowanie jest potwierdzone jako prawidłowe.
- Modulator w.cz. tunera jest torem wyjściowym (doprowadzenie sygnału do telewizora), a nie elementem odpowiedzialnym za przełączanie polaryzacji na wejściu satelitarnym, więc nie tłumaczy objawu "tylko V".
Praktyczna wskazówka egzaminacyjna: gdy w opisie usterki pojawia się "działa tylko V" albo "brak kanałów z H", a napięcia 13/18 V są prawidłowe, najczęściej wniosek prowadzi do wymiany LNB.
