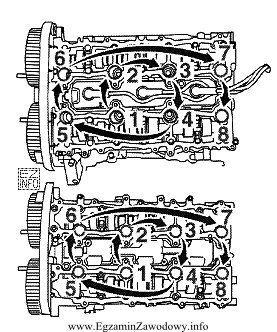

Pytanie sprawdza, przy której czynności serwisowej informacje przedstawione na rysunku są kluczowe. W praktyce warsztatowej rysunek w zadaniach egzaminacyjnych zwykle przedstawia układ elementów, rozmieszczenie śrub, schemat czynności montażowych lub inne dane, których nie da się bezpiecznie "odtworzyć z pamięci".
Wymiana uszczelki pod głowicą jest operacją wymagającą demontażu głowicy silnika oraz prawidłowego ponownego montażu. Właśnie w tej procedurze typowo wykorzystuje się informacje graficzne z dokumentacji (np. układ elementów, sposób osadzenia, kolejność prac montażowych). Zastosowanie tych informacji ma bezpośredni wpływ na szczelność połączenia i poprawną pracę silnika.
Pozostałe odpowiedzi są mniej trafne w kontekście "informacji z rysunku":
- Wymiana miski olejowej zazwyczaj polega na demontażu osłon i odkręceniu elementu przy zachowaniu czystości oraz poprawnego uszczelnienia; zwykle nie jest to operacja, w której schemat montażowy z rysunku jest kluczowym warunkiem wykonania.
- Wymiana paska napędu rozrządu wymaga ustawień i procedury, ale w takich zadaniach kluczowe bywają znaki i położenia, a nie "rysunek" odnoszący się do typowej operacji uszczelnienia głowicy; bez wglądu w rysunek trudno też powiązać to jednoznacznie z rozrządem.
- Wymiana pompy cieczy chłodzącej jest związana z układem chłodzenia i odprowadzeniem płynu, lecz sama potrzeba rysunku jako niezbędnej informacji jest zwykle mniejsza niż przy pracy na styku głowica–blok.
Wskazówka egzaminacyjna: gdy w treści pojawia się odwołanie do rysunku, warto zapytać siebie, który etap naprawy jest wrażliwy na układ, kolejność i sposób montażu. Dla uszczelki pod głowicą to typowe i uzasadnione.
