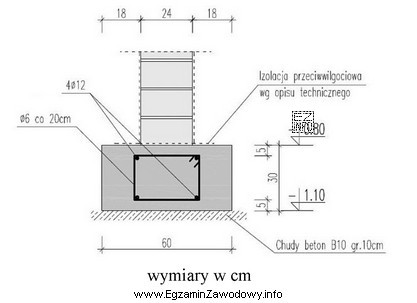

W zadaniach z dokumentacji technicznej (rysunek budowlany) grubość ściany fundamentowej ustala się przez odczyt wymiaru przypisanego do tego elementu. Najpewniejszą metodą jest szukanie linii wymiarowej przebiegającej prostopadle do lica ściany i odczyt wartości opisanej w mm. Jeżeli rysunek zawiera kilka wymiarów, trzeba upewnić się, że odczyt dotyczy właśnie ściany fundamentowej, a nie np. ławy, poszerzenia, warstwy ocieplenia czy okładziny.
Odpowiedź "240 mm" jest poprawna, ponieważ jest wskazana jako wymiar grubości ściany na rysunku. Taka wartość jest typowa dla murowanych/żelbetowych rozwiązań w praktyce, ale w egzaminie decyduje przede wszystkim to, co jest zwymiarowane, a nie to, co "wydaje się standardowe".
- "300 mm" bywa wybierane przez przyzwyczajenie do "okrągłych" grubości, jednak w tym zadaniu nie odpowiada wymiarowi przypisanemu do ściany fundamentowej.
- "600 mm" jest na tyle duże, że częściej mogłoby dotyczyć szerokości ławy/poszerzenia lub innego elementu, a nie samej grubości ściany; to typowy przykład pomylenia wymiarów na rysunku.
- "180 mm" może kojarzyć się z cieńszą ścianą działową lub innym elementem, ale nie jest wartością odczytaną dla ściany fundamentowej w pokazanym rozwiązaniu.
Wskazówka egzaminacyjna: zawsze odczytuj wymiar z właściwego miejsca (odpowiednie strzałki/linie pomocnicze) i nie sugeruj się wyłącznie doświadczeniem. Jeśli rysunek ma skalę, używaj jej tylko wtedy, gdy wymiar nie jest podany liczbowo; w przeciwnym razie wartość wymiarowa ma pierwszeństwo.
