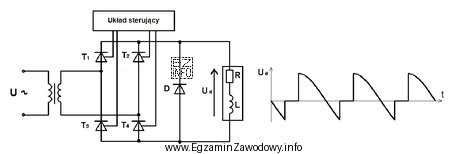

W idealnym prostowniku zadaniem elementów prostujących (np. diod) jest wymuszenie jednokierunkowego przepływu prądu do odbiornika oraz uzyskanie na obciążeniu napięcia o stałej polaryzacji (napięcie wyprostowane). Gdy obciążenie ma charakter rezystancyjno-indukcyjny (R-L), prąd nie zmienia się skokowo, ponieważ indukcyjność "przeciwdziała" szybkim zmianom prądu. To powoduje, że w określonych momentach układ jest bardziej wrażliwy na nieprawidłowości w przewodzeniu gałęzi prostownika.
Odpowiedź "Uszkodzenie diody." jest uzasadniona, ponieważ uszkodzona dioda (np. przebicie złącza lub zwarcie) może spowodować, że gałąź, która powinna blokować przepływ w danym półokresie, zaczyna przewodzić. W efekcie na zaciskach odbiornika mogą pojawić się fragmenty przebiegu o odwróconej polaryzacji, widoczne jako wartości ujemne napięcia chwilowego.
Dlaczego pozostałe odpowiedzi są gorszym wyjaśnieniem w typowej diagnozie tego objawu:
- "Zmiana parametrów odbiornika." Zmiana R lub L wpływa na stałą czasową i kształt przebiegów (wygładzenie prądu, opóźnienia), ale sama w sobie zwykle nie "wytwarza" ujemnej polaryzacji, jeśli elementy prostujące prawidłowo blokują przewodzenie w kierunku zaporowym.
- "Uszkodzenie jednego z tyrystorów." Taka przyczyna jest możliwa tylko wtedy, gdy układ rzeczywiście jest prostownikiem sterowanym z tyrystorami i gdy charakter uszkodzenia prowadzi do niekontrolowanego przewodzenia. Bez jednoznacznego schematu łatwo tu o nadinterpretację; w wielu układach objawy tyrystora częściej dotyczą braku regulacji lub asymetrii, a nie typowego "ujemnego wyjścia".
- "Nieprawidłowa praca układu sterującego." Błędne sterowanie zmienia kąty załączenia w prostownikach sterowanych, co zwykle objawia się zmianą wartości średniej, tętnień i kształtu przebiegu. Same wartości ujemne na obciążeniu nie są najbardziej charakterystycznym, jednoznacznym objawem błędu sterowania w porównaniu z uszkodzeniem elementu prostującego.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy pojawienia się ujemnych wartości w przebiegu napięcia na wyjściu prostownika, najpierw rozważ usterki elementów, które mają blokować niewłaściwy kierunek przewodzenia (diody), a dopiero potem kwestie regulacji i parametrów obciążenia.
