KWALIFIKACJA ELE2 - STYCZEŃ 2017 (test 2)



PYTANIE NR 15.

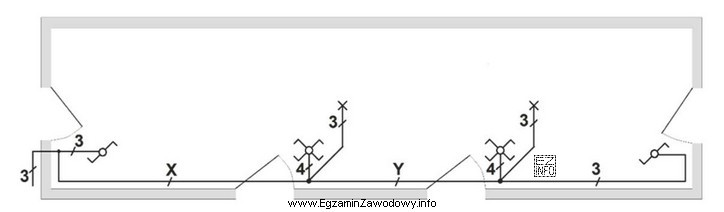

Jaka powinna być minimalna liczba przewodów w miejscach X oraz Y na schemacie instalacji, aby po jej wykonaniu możliwe było załączanie oświetlenia ze wszystkich łączników?
Jaka powinna być minimalna liczba przewodów w miejscach X
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono instalację oświetleniową z łącznikami schodowymi i krzyżowymi. W miejscu X potrzebne są 4 przewody, ponieważ jest to połączenie między łącznikami schodowymi (faza, neutralny i dwa przewody zwrotne). W miejscu Y potrzeba 5 przewodów, gdyż jest to połączenie między łącznikiem schodowym a krzyżowym (faza, neutralny, przewód zwrotny z łącznika schodowego i dwa przewody krzyżowe).
