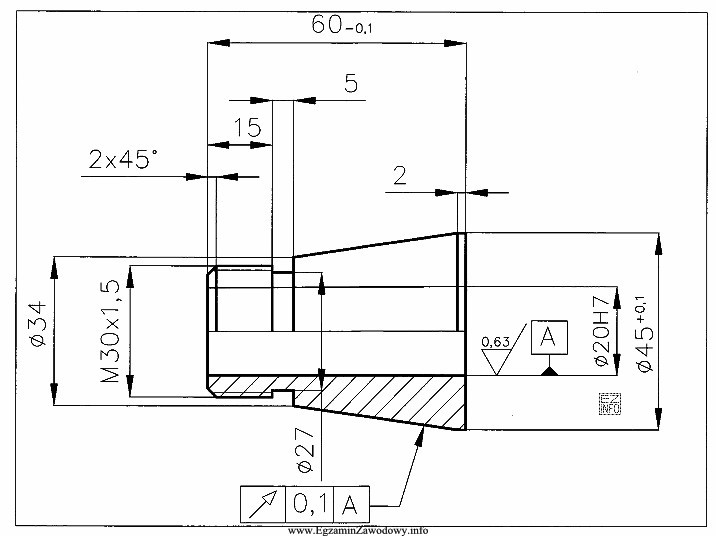

W tego typu zadaniu nie wykonuje się obliczeń — kluczowa jest umiejętność poprawnego odczytania wymiaru z rysunku technicznego. "Długość powierzchni stożkowej" oznacza długość odcinka tworzącego stożka (powierzchni pochyłej), a nie średnicę, promień czy fazę.
Aby wybrać poprawną wartość, należy:
- zidentyfikować na rysunku fragment śruby będący powierzchnią stożkową,
- odszukać odpowiadającą mu linię wymiarową (ze strzałkami wskazującymi granice mierzonego odcinka),
- odczytać wartość liczbową wraz z jednostką (w rysunkach maszynowych standardowo w milimetrach).
Odpowiedź "38 mm" jest poprawna, ponieważ odpowiada wymiarowi przypisanemu na rysunku do długości powierzchni stożkowej.
Wartości "2 mm" i "5 mm" są typowymi rozmiarami dla drobnych elementów (np. faz, zaokrągleń, podcięć) i często pojawiają się na rysunkach, co sprzyja wyborowi intuicyjnemu zamiast odczytu. Wartość "15 mm" może odpowiadać innemu odcinkowi (np. długości części walcowej, odległości od czoła), ale nie temu, o który pyta zadanie.
W praktyce BHP umiejętność czytania dokumentacji technicznej pomaga m.in. w ocenie ryzyka przy montażu i serwisie (dobór narzędzi, osłon, procedur), bo zastosowanie niewłaściwego elementu złącznego lub jego niezgodność z dokumentacją może zwiększać ryzyko awarii i urazu.
