Rysunek złożeniowy (montażowy) służy do pokazania wyrobu jako całości po zmontowaniu. Jego kluczową cechą jest to, że prezentuje wzajemne położenie i sposób połączenia poszczególnych części (np. elementów skręcanych, pasowanych, osadzanych). Często zawiera też oznaczenia części (np. odnośniki do zestawienia), dzięki czemu można sprawdzić, czy wszystkie elementy są na miejscu oraz jak powinny być ułożone.

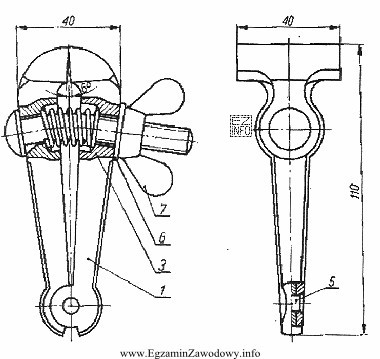

Odpowiedź "Złożeniowy" jest właściwa wtedy, gdy na ilustracji widać zmontowany wyrób z wieloma elementami tworzącymi jedną całość (a nie pojedynczą część przygotowaną do wykonania). W praktyce zawodowej ma to znaczenie również w obszarze BHP: przy przeglądach maszyn i urządzeń często korzysta się z dokumentacji, aby potwierdzić obecność osłon, właściwy montaż elementów ruchomych i zgodność konfiguracji z przeznaczeniem.
Pozostałe odpowiedzi nie pasują typowo do klasyfikacji rysunków technicznych w znaczeniu produkcyjno-konstrukcyjnym:
- "Zabiegowy" i "Operacyjny" kojarzą się raczej z opisem czynności lub etapów procesu (procedur), a nie z nazwą rodzaju rysunku konstrukcyjnego przedstawiającego wyrób.
- "Wykonawczy" odnosi się do rysunku pojedynczego elementu, zawierającego komplet danych potrzebnych do jego wytworzenia i kontroli (np. wymiary, tolerancje, chropowatość). Taki rysunek nie służy przede wszystkim do pokazania zmontowanej całości.
Wskazówka egzaminacyjna: jeśli na rysunku widać cały zespół złożony z części i połączeń, myśl o "złożeniowym". Jeśli widać jeden detal z danymi do wykonania, myśl o "wykonawczym".
