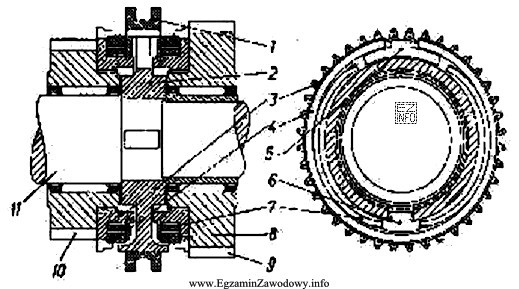

Rysunek techniczny można rozpoznać po tym, co jest jego celem i jakie informacje eksponuje. Jeśli rysunek pokazuje wyrób jako zespół (czyli kilka elementów połączonych w całość), a nie pojedynczą część, to najczęściej mamy do czynienia z rysunkiem złożeniowym.
Charakterystyczne cechy rysunku złożeniowego to m.in.:
- przedstawienie kilku części w jednym układzie (montażowym),
- pokazanie wzajemnego położenia i sposobu połączenia elementów,
- często występująca numeracja pozycji części (odsyłacze),
- możliwe zestawienie części lub odniesienia do elementów składowych.
Odpowiedź "Złożeniowy." jest poprawna, jeżeli na ilustracji widoczny jest właśnie taki obraz zespołu i jego składowych.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Wykonawczy." dotyczy zwykle jednego detalu. Akcent pada na komplet danych do wytworzenia elementu: wymiary, tolerancje, chropowatość, materiał, obróbki. W rysunku wykonawczym nie oczekuje się prezentacji wielu części w relacji montażowej.
- "Operacyjny." w praktyce bywa kojarzony z dokumentacją procesu (kolejne operacje technologiczne). To inny typ informacji niż klasyczny rysunek zespołu/detalu.
- "Zabiegowy." nie jest standardowym, powszechnie używanym określeniem podstawowego rodzaju rysunku technicznego w tym ujęciu; brzmi raczej jak opis czynności lub etapu postępowania, a nie nazwa formy rysunku.
W przygotowaniu do egzaminu pomaga nawyk zadawania sobie pytania: czy rysunek opisuje pojedynczy detal do wykonania, czy pokazuje zmontowany zespół i zależności między częściami? To zwykle najszybsza droga do poprawnej klasyfikacji.
