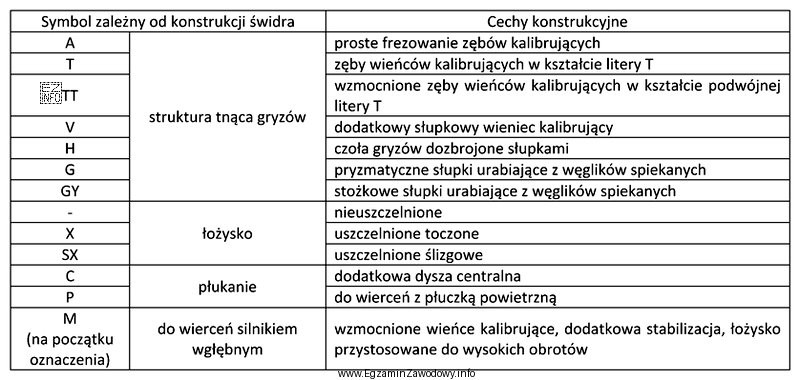

W dokumentacji eksploatacyjnej świdrów (np. karta pracy świdra gryzowego) bardzo ważne jest, aby opisywać narzędzie w sposób jednoznaczny i porównywalny między kolejnymi przebiegami. Dlatego stosuje się symbole (najczęściej literowe) odnoszące się do określonych cech konstrukcyjnych, m.in. rodzaju struktury tnącej gryzów.
Jeżeli na narzędziu znajduje się symbol H, to w rubryce dotyczącej rodzaju struktury tnącej należy wpisać: czoła gryzów dozbrojone słupkami. Taki zapis wskazuje, że w strefie czołowej (pracującej bezpośrednio w urabianiu) zastosowano dodatkowe elementy wzmacniające/urabiające w postaci słupków, co ma znaczenie dla trwałości i sposobu pracy narzędzia.
Pozostałe odpowiedzi są typowymi "pułapkami" wynikającymi z pomieszania dwóch obszarów konstrukcji:
- "Proste frezowanie zębów kalibrujących" dotyczy opisu uzębienia/obróbki w części kalibrującej, a nie dozbrojenia czoła gryzów.
- "Dodatkowy słupkowy wieniec kalibrujący" odnosi się do dodatkowego wieńca stabilizująco-kalibrującego, czyli elementu utrzymującego średnicę otworu, a nie do cechy czoła gryzów.
- "Zęby wieńców kalibrujących w kształcie litery T" opisuje kształt zębów w strefie kalibracji, co również nie jest równoznaczne z dozbrojeniem czoła słupkami.
W praktyce egzaminacyjnej warto zapamiętać rozróżnienie: czoło gryzów opisuje elementy stricte urabiające, a wieniec kalibrujący opisuje elementy utrzymujące wymiar i stabilizację świdra. W pytaniach z symbolami kluczowe jest odtworzenie mapowania symbol → cecha zgodnie z przyjętą legendą.
