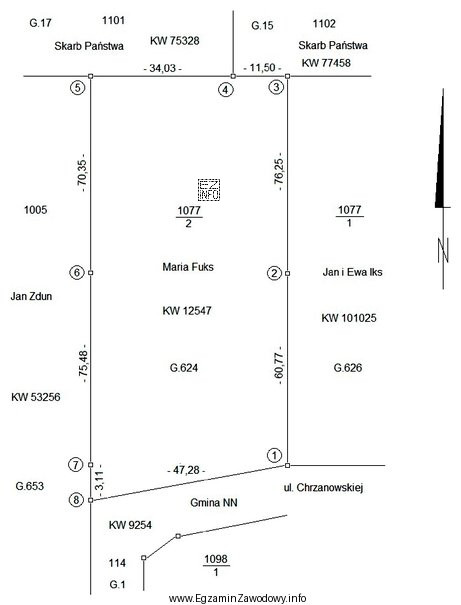

Szkice geodezyjne rozróżnia się przede wszystkim po celu i zakresie treści. Rozpoznanie typu szkicu na rysunku polega na sprawdzeniu, jakie elementy są w nim dominujące i czemu służy przedstawiona informacja.
"Graniczny." jest właściwą odpowiedzią, gdy rysunek przedstawia przebieg granicy nieruchomości (linii granicznej) oraz punkty graniczne, często z opisem tych punktów (np. sposób stabilizacji), miarami potrzebnymi do odtworzenia przebiegu granicy w terenie oraz odniesieniami do trwałych szczegółów sytuacyjnych. Taki szkic ma wspierać czynności związane z ustaleniem, przyjęciem lub wznowieniem/wyznaczeniem punktów granicznych.
Dlaczego pozostałe odpowiedzi nie pasują do szkicu granicznego:
- "Osnowy." dotyczy szkiców związanych z zakładaniem lub pomiarem osnowy geodezyjnej. Dominują na nich punkty osnowy, nawiązania i elementy kontroli, a nie przebieg granicy jako główny temat.
- "Realizacyjny." (tyczeniowy) jest związany z realizacją projektu w terenie: wyznaczaniem położenia obiektów, osi, krawędzi, punktów charakterystycznych budowli. Taki szkic koncentruje się na danych do tyczenia, a nie na punktach granicznych i opisie granicy.
- "Dokumentacyjny." odnosi się do szkiców dokumentujących stan istniejący (np. inwentaryzacja powykonawcza lub pomiary sytuacyjno-wysokościowe). Zawiera zwykle szczegóły obiektów i elementy sytuacyjne, ale nie musi przedstawiać granicy jako treści wiodącej.
Wskazówka egzaminacyjna: patrz najpierw, co jest "bohaterem" rysunku. Jeśli są to punkty graniczne i przebieg granicy – wybór powinien iść w kierunku szkicu granicznego. Jeśli dominują punkty osnowy, osie i tyczenie albo obiekty inwentaryzowane – to inny rodzaj szkicu.
