KWALIFIKACJA ELM3 - CZERWIEC 2012

PYTANIE NR 6.

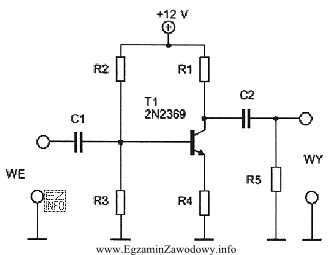

Jaki rodzaj tranzystora zastosowano w układzie wzmacniającym, przedstawionym na schemacie?
Ilustracja przedstawia schemat elektryczny układu wzmacniającego, który jest częścią egzaminu zawodowego dla mechatroników w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Bipolarny npn." wynika z rozpoznania symbolu tranzystora bipolarnego na schemacie: obecność wyprowadzeń baza–kolektor–emiter wskazuje na BJT, a kierunek strzałki na emiterze odpowiada typowi NPN. Odpowiedzi "unipolarne" dotyczą tranzystorów polowych z kanałem n/p, które mają inną symbolikę.

Pełne wyjaśnienie:

W układach wzmacniających spotyka się zarówno tranzystory bipolarne (BJT), jak i unipolarne (FET). Aby poprawnie odpowiedzieć, trzeba najpierw rozpoznać rodzinę elementu, a dopiero potem jego odmianę.

Dlaczego "Bipolarny npn." jest poprawne?
Symbol tranzystora bipolarnego ma wyprowadzenia odpowiadające strukturze baza–kolektor–emiter i charakterystyczną strzałkę na emiterze. To właśnie strzałka rozróżnia NPN i PNP: w NPN strzałka emitera jest skierowana w stronę "na zewnątrz" symbolu, a w PNP w stronę "do wewnątrz". Jeśli na schemacie widać symbol BJT oraz strzałkę odpowiadającą NPN, prawidłowa klasyfikacja to tranzystor bipolarny NPN.

Dlaczego "Bipolarny pnp." jest błędne?
To nadal BJT, ale o przeciwnej biegunowości. Najczęstsza pomyłka polega na nieuwzględnieniu kierunku strzałki emitera lub na mechanicznym zapamiętaniu "wzmacniacz = NPN/PNP" bez sprawdzenia symbolu. W praktyce PNP i NPN różnią się polaryzacją napięć i kierunkiem prądu, więc w dokumentacji muszą być odróżniane precyzyjnie.

Dlaczego odpowiedzi "Unipolarny z kanałem typu p/n." są błędne?
Te odpowiedzi opisują tranzystory polowe (np. MOSFET/JFET), w których występuje pojęcie kanału i sterowanie napięciem bramki. Ich symbole na schematach są inne (m.in. bramka, kanał, często zaznaczona dioda pasożytnicza w MOSFET). Jeśli na schemacie jest BJT z bazą i emiterem, nie jest to tranzystor unipolarny, więc kanał p/n nie ma tu zastosowania.

Wskazówka egzaminacyjna: najpierw zidentyfikuj, czy symbol ma "bramkę i kanał" (FET), czy "bazę i emiter ze strzałką" (BJT). Dopiero potem rozstrzygaj NPN/PNP na podstawie strzałki emitera.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Tranzystor bipolarny (BJT) rozpoznasz po symbolu z trzema elektrodami: baza, kolektor i emiter oraz po strzałce na emiterze. W przeciwieństwie do FET nie opisuje się go "kanałem", tylko właśnie wyprowadzeniami B–C–E i kierunkiem strzałki.
Rozróżnienie NPN/PNP wynika z kierunku strzałki emitera. Strzałka jest kluczowym detalem symbolu i trzeba ją świadomie odczytać. Jeśli pomylisz kierunek strzałki, wybierzesz złą biegunowość tranzystora.
Sformułowania "kanał typu n/p" dotyczą tranzystorów polowych (FET), gdzie prąd płynie kanałem sterowanym bramką. Tranzystor bipolarny nie ma kanału w tym znaczeniu; pracuje dzięki złączom i prądom bazy, więc opis kanałem jest tu nieadekwatny.
"Bipolarny" oznacza, że w przewodzeniu biorą udział dwa rodzaje nośników ładunku (elektrony i dziury). W praktyce szkolnej ważniejsze jest to, że BJT identyfikujesz po wyprowadzeniach baza–emiter–kolektor oraz typowych konfiguracjach wzmacniających, np. ze wspólnym emiterem.
"Unipolarny" odnosi się do tranzystorów polowych (FET), w których przewodzenie jest związane głównie z jednym typem nośników, a sterowanie odbywa się napięciem na bramce. Na schemacie szukasz wtedy symbolu bramki i kanału (a nie bazy i strzałki emitera).
Najczęstsze błędy to: pominięcie strzałki emitera (NPN vs PNP), mylenie symboli BJT i FET na podstawie ogólnego kształtu oraz sugerowanie się kontekstem "wzmacniacz" zamiast odczytania symbolu. Pomaga nawyk: najpierw typ elementu, potem odmiana.
BJT często spotkasz w prostych stopniach wzmacniających i przełączających, gdy liczy się łatwe wysterowanie prądem bazy i przewidywalne wzmocnienie prądowe w typowych warunkach. FET częściej wybiera się dla dużej impedancji wejściowej i sterowania napięciowego.
Nie, sam opis funkcji "wzmacniający" nie determinuje biegunowości tranzystora. NPN i PNP mogą pełnić podobne role, ale wymagają innej polaryzacji. Na egzaminie należy opierać się na symbolu i oznaczeniach na schemacie, a nie na domysłach.
NPN (BJT) ma bazę, kolektor i emiter. MOSFET ma bramkę, dren i źródło. To podstawowe rozróżnienie jest bardzo pomocne przy czytaniu schematów: jeśli widzisz bazę i strzałkę emitera, to BJT; jeśli widzisz bramkę i kanał, to FET.
Ćwicz na krótkich schematach: rozpoznawaj symbole BJT, diod, rezystorów, kondensatorów i FET. Rób "checklistę": liczba wyprowadzeń, obecność strzałki, nazwy elektrod. Dodatkowo analizuj kilka typowych stopni: wspólny emiter, wspólny kolektor.
