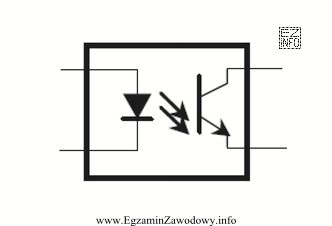

Symbol transoptora (optoizolatora) na schematach zwykle przedstawia dwa podzespoły w jednej obudowie: nadajnik światła (najczęściej diodę LED) oraz odbiornik światła (np. fototranzystor, fotodiodę lub inny element światłoczuły). Kluczową ideą transoptora jest to, że sygnał jest przenoszony optycznie, a nie elektrycznie, dzięki czemu uzyskuje się separację galwaniczną między stroną wejściową a wyjściową.
Odpowiedź "transoptora" jest poprawna, gdy na rysunku rozpoznajesz właśnie taką konstrukcję: część nadawczą i część odbiorczą oddzielone barierą/obudową (brak bezpośredniego połączenia elektrycznego), a przeniesienie sygnału jest pokazane strzałkami lub innym oznaczeniem emisji i odbioru światła.
Pozostałe odpowiedzi opisują elementy spokrewnione, ale o innym przeznaczeniu i symbolice:
- "optotriaka" dotyczy transoptora, którego elementem wyjściowym jest triak lub układ sterujący triakiem. Taki symbol zwykle eksponuje część triakową po stronie wyjścia (element dwukierunkowy dla AC), co odróżnia go od ogólnego symbolu transoptora.
- "fotodiody" oznacza pojedynczy element światłoczuły. Jej symbol nie pokazuje pary: nadajnik + odbiornik w jednej obudowie, tylko sam czujnik reagujący na światło.
- "fototyrystora" to element tyrystorowy wyzwalany światłem. W symbolu istotne są cechy tyrystora (element przełączający/przewodzący po zadziałaniu), a nie ogólny układ optycznego sprzężenia dwóch odseparowanych obwodów.
W praktyce mechatronika rozpoznanie transoptora jest ważne przy analizie wejść/wyjść sterowników, układów bezpieczeństwa oraz interfejsów pomiędzy elektroniką sterującą a obwodami mocy. Na egzaminie warto ćwiczyć odróżnianie: czujnik światła (fotodioda) vs element przełączający wyzwalany światłem (fototyrystor) vs izolator sygnału (transoptor/optotriak).
