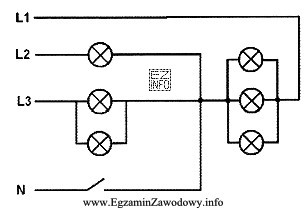

W układzie trójfazowym z odbiornikami połączonymi w gwiazdę przewód neutralny (N) pełni rolę punktu odniesienia dla napięć fazowych. Gdy przewód neutralny zostanie przerwany, punkt gwiazdowy odbiorników nie jest już "przytrzymany" potencjałem sieci i zaczyna się przesuwać (tzw. pływający punkt gwiazdowy).
Skutek jest taki, że napięcia na poszczególnych odbiornikach przestają być równe napięciom fazowym i rozdzielają się zależnie od chwilowych impedancji w każdej gałęzi. Nawet jeśli żarówki są tej samej mocy (a więc w przybliżeniu podobnej rezystancji), w praktyce niewielkie różnice parametrów i warunków pracy powodują, że napięcia na żarówkach mogą się różnić. To daje obserwowalny efekt w postaci zróżnicowanej jasności świecenia.
Dlatego poprawne jest stwierdzenie: "Wystąpi asymetria napięć fazowych i zróżnicowanie jasności świecenia żarówek."
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Wystąpi asymetria napięć fazowych i osłabienie świecenia wszystkich żarówek." – po przerwie N nie ma gwarancji, że wszystkie odbiorniki dostaną niższe napięcie. Część może mieć napięcie zaniżone, a część zawyżone, więc jasność nie musi spaść jednakowo.
- "Nie będzie żadnych zauważalnych efektów." – jest to sprzeczne z zasadą działania połączenia gwiazdowego bez przewodu neutralnego: przesunięcie punktu gwiazdowego zmienia napięcia na odbiornikach, więc efekt jest typowo widoczny (zwłaszcza dla żarówek).
- "Napięcie na wszystkich żarówkach wzrośnie do wartości napięcia przewodowego." – napięcie przewodowe występuje między fazami, a nie "automatycznie" na każdym odbiorniku. Wzrost napięcia może dotyczyć wybranych gałęzi, ale nie wszystkich jednocześnie.
Wskazówka egzaminacyjna: jeśli w zadaniu pojawia się przerwa przewodu neutralnego w gwieździe, kluczowe hasła to przesunięcie punktu gwiazdowego oraz asymetria napięć.
