W bloku SR (Set/Reset) w języku LAD wyjście OUT przyjmuje stan 1 wtedy, gdy spełniony jest warunek ustawienia S=1 i jednocześnie nie występuje reset, czyli R=0. Typowa tabela działania jest następująca: gdy S=1 i R=0 następuje ustawienie (OUT=1), gdy S=0 i R=1 następuje reset (OUT=0), gdy S=0 i R=0 przerzutnik pamięta poprzedni stan, a kombinacja S=1 i R=1 jest stanem zabronionym.

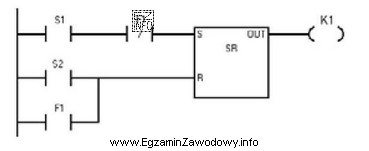

Na schemacie LAD wejście S jest zbudowane z dwóch styków połączonych szeregowo: styk NO oznaczony "S1" oraz styk NC oznaczony "F1". Połączenie szeregowe oznacza logikę AND, a styk NC przewodzi przy sygnale 0, więc warunek na S można zapisać jako: S = (S1=1) AND (F1=0). Żeby S było równe 1, musi być więc S1=1 oraz F1=0.
Wejście R jest wykonane jako gałąź z dwoma stykami NO połączonymi równolegle: "S2" oraz "F1". Połączenie równoległe odpowiada logice OR, a styk NO przewodzi przy sygnale 1, więc: R = (S2=1) OR (F1=1). Aby R=0, oba sygnały muszą być równe 0, czyli S2=0 oraz F1=0.
Złożenie warunków dla OUT=1 daje jedną spójną kombinację: S1=1 (żeby ustawić), F1=0 (żeby "przepuścił" styk NC na S i jednocześnie nie wysterował resetu przez styk NO na R), oraz S2=0 (żeby nie podać resetu). Pozostałe propozycje odpadają, bo albo nie ustawiają S (np. S1=0), albo aktywują R (np. F1=1 lub S2=1), co uniemożliwia uzyskanie OUT=1 zgodnie z zasadą działania SR.
Wskazówka egzaminacyjna: zawsze analizuj osobno tor S i tor R, zamieniając drabinkę na równania logiczne (szeregowo=AND, równolegle=OR, NC=negacja). Dopiero potem porównaj z tabelą stanów przerzutnika SR.
