KWALIFIKACJA ELE2 - STYCZEŃ 2016 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

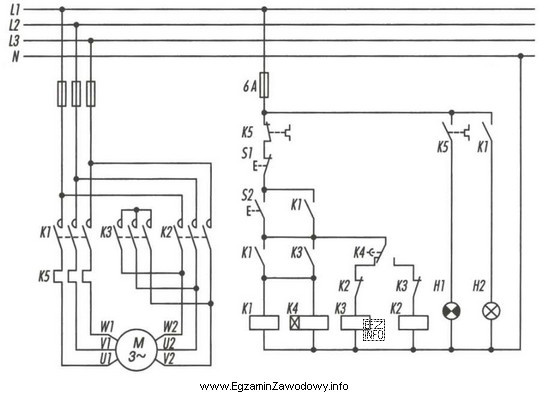

Schemat przedstawia układ zasilania silnika indukcyjnego trójfazowego, który umożliwia rozruch w konfiguracji gwiazda, a następnie przełączenie w konfigurację trójkąt. Jest to widoczne po połączeniach i obecności styczników K1, K3 i K4, które są odpowiedzialne za przełączanie konfiguracji połączeń silnika. Stycznik K1 służy do podłączenia silnika, K3 i K4 do zmiany konfiguracji z gwiazdy na trójkąt po rozruchu.
