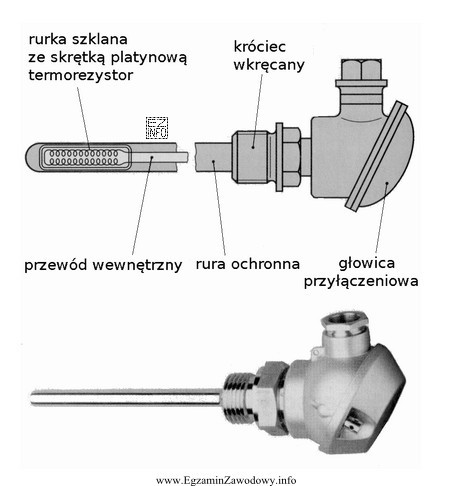

Termorezystor PT-100 jest czujnikiem temperatury typu RTD (Resistance Temperature Detector). Oznaczenie "PT" wskazuje na platynę jako materiał elementu pomiarowego, a "100" oznacza rezystancję znamionową 100 Ω w 0°C. Podstawą działania jest stabilna i dobrze opisana zależność rezystancji platyny od temperatury, co zapewnia wysoką powtarzalność oraz dokładność pomiaru.
W systemach mechatronicznych PT-100 wykorzystuje się przede wszystkim do pomiaru i monitorowania temperatury (np. silników, łożysk, elementów elektroniki mocy, obudów maszyn, a także mediów w układach chłodzenia lub hydraulicznych). Sygnał rezystancyjny czujnika jest zwykle przetwarzany w torze pomiarowym (np. na napięcie lub prąd 4–20 mA) i może być następnie użyty w PLC do regulacji, alarmowania przegrzania i zabezpieczeń.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Pomiar ciśnienia w układzie hydraulicznym" – ciśnienie mierzy się przetwornikami ciśnienia (tensometrycznymi, piezorezystywnymi itp.). PT-100 nie jest czujnikiem ciśnienia; może co najwyżej mierzyć temperaturę oleju, ale nie jego ciśnienie.
- "Sterowanie silnikiem elektrycznym" – PT-100 jest sensorem, czyli elementem pomiarowym. Sterowanie silnikiem realizują elementy wykonawcze i układy mocy (falownik, stycznik, sterownik), a czujnik temperatury może jedynie dostarczać informację do zabezpieczeń lub regulacji.
- "Detekcja obecności metali" – do tego służą czujniki indukcyjne/zbliżeniowe. PT-100 nie działa na zasadzie indukcji ani pola elektromagnetycznego, tylko na zmianie rezystancji materiału wraz z temperaturą.
Na egzaminie warto pamiętać: gdy widzisz PT-100/PT1000, myśl "temperatura", a nie wielkości mechaniczne (ciśnienie) ani detekcję obiektów. Dodatkową wskazówką w praktyce są połączenia 2-, 3- lub 4-przewodowe, stosowane do ograniczenia wpływu rezystancji przewodów na wynik.
