KWALIFIKACJA ELM3 - CZERWIEC 2012



PYTANIE NR 20.

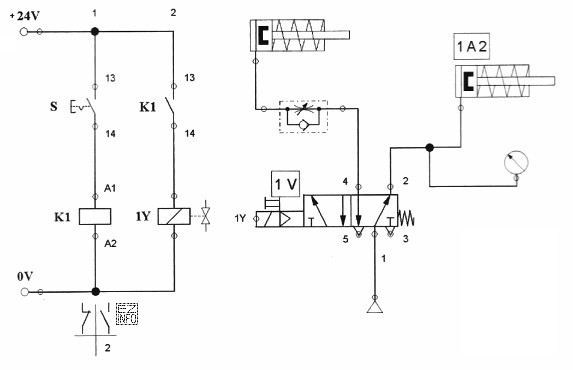

Jakie media robocze należy doprowadzić do układu, którego schemat obwodu roboczego i sterowania zamieszczono na rysunku?
Ilustracja przedstawia schemat obwodu roboczego i sterowania, typowy dla systemów mechatronicznych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie sterowania widnieją szyny zasilania oznaczone "+24V" oraz "0V", co jednoznacznie oznacza napięcie stałe 24 V DC (dla AC zwykle stosuje się oznaczenie z "~"). W obwodzie wykonawczym przy porcie zasilającym pokazano symbol pustego trójkąta, czyli źródło sprężonego powietrza. Dlatego wymagane są: sprężone powietrze i 24 V DC.

Pełne wyjaśnienie:

W pytaniu trzeba wskazać dwa media: (1) medium energii dla obwodu wykonawczego oraz (2) zasilanie elektryczne dla obwodu sterowania.

1) Obwód wykonawczy – pneumatyka czy hydraulika?
Na schemacie wykonawczym przy porcie zasilającym (typowo oznaczanym jako 1) znajduje się pusty (niezamalowany) trójkąt. W symbolice układów płynowych taki znak odnosi się do sprężonego powietrza (pneumatyka). Dla hydrauliki w zadaniach spotyka się oznaczenia sugerujące ciecz/olej (np. trójkąt wypełniony). Dodatkowo obecność siłowników jednostronnego działania ze sprężyną powrotną jest bardzo typowa dla pneumatyki.

2) Obwód sterowania – 24 V DC czy 24 V AC?
Na schemacie elektrycznym są wyraźne oznaczenia +24V i 0V. Taki zapis stosuje się dla napięcia stałego (DC), gdzie biegunowość ma znaczenie. W przypadku prądu przemiennego (AC) często pojawia się znak "~" lub inne oznaczenia fazy i przewodu neutralnego, a nie "+" i "0V". Zatem sterowanie (cewka przekaźnika K1 i cewka elektrozaworu 1Y) wymaga zasilania 24 V DC.

Dlaczego pozostałe odpowiedzi są błędne?

  • "Sprężone powietrze i 24 V AC" – powietrze pasuje, ale oznaczenia +24V/0V wykluczają AC.
  • "Olej hydrauliczny i 24 V DC" – napięcie jest zgodne (DC), lecz symbol źródła medium wskazuje pneumatyczne zasilanie, a nie olej.
  • "Olej hydrauliczny i 24 V AC" – błędne są oba człony: i medium robocze (nie olej), i rodzaj napięcia (nie AC).

Wskazówka egzaminacyjna: najpierw szukaj na schemacie napisów typu +24V/0V (DC) lub znaku "~" (AC), a w części pneumatycznej/hydraulicznej rozpoznaj symbol zasilania (trójkąt pusty/zamalowany). To najszybsza droga do poprawnej odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są media robocze w układzie mechatronicznym?
Media robocze to nośniki energii potrzebne do działania elementów wykonawczych i sterowania. W praktyce najczęściej oznacza to sprężone powietrze (pneumatyka) albo olej (hydraulika) oraz osobno zasilanie elektryczne dla cewek, czujników i przekaźników, np. 24 V DC.
Jak rozpoznać na schemacie, że układ jest pneumatyczny?
W schematach układów płynowych wskazówką jest symbol źródła medium. Pusty trójkąt przy zasilaniu (np. przy porcie 1 zaworu) jest typowo kojarzony ze sprężonym powietrzem. Dodatkowo siłowniki ze sprężyną powrotną często spotyka się w pneumatyce.
Jak rozpoznać na schemacie, że zasilanie to 24 V DC, a nie 24 V AC?
O zasilaniu DC świadczy zapis +24V oraz 0V (biegunowość). Dla AC częściej spotyka się oznaczenia z symbolem "~" albo inne opisy fazy i przewodu neutralnego. Jeśli widzisz "+" i "0V", traktuj to jako jednoznaczny sygnał: to prąd stały.
Dlaczego w automatyce przemysłowej często stosuje się 24 V DC?
24 V DC jest popularne, bo to bezpieczne niskie napięcie i dobrze współpracuje z czujnikami, PLC, przekaźnikami oraz cewkami elektrozaworów. Zasilacze 24 V DC zapewniają stabilne napięcie, a biegunowość (+/0V) ułatwia porządkowanie okablowania w szafie sterowniczej.
Czy pomylenie 24 V AC i 24 V DC może uszkodzić elementy układu?
Tak, to częsty i kosztowny błąd. Cewka przeznaczona na 24 V DC może przegrzewać się lub działać nieprawidłowo po podaniu AC, a elementy sterowania mogą błędnie reagować. W drugą stronę również mogą wystąpić problemy z zadziałaniem. Dlatego zawsze sprawdzaj oznaczenia na schemacie i na cewce.
Jakie elementy na schemacie sugerują, że trzeba doprowadzić sprężone powietrze?
Najbardziej charakterystyczne są: symbol źródła medium (np. pusty trójkąt przy zasilaniu zaworu), obecność zaworu rozdzielającego 5/2 oraz typowe elementy pneumatyczne, jak dławiki dławiąco-zwrotne i manometr. To zestaw wskazujący na układ zasilany powietrzem.
Jakie są najczęstsze błędy uczniów przy rozpoznawaniu medium na schemacie?
Najczęściej mylone są: pusty i zamalowany trójkąt (powietrze vs ciecz), a także automatyczne założenie, że "24 V" oznacza AC. Zdarza się też pomijanie części elektrycznej schematu i wybór odpowiedzi tylko na podstawie skojarzeń z hydrauliką/pneumatyką.
Co oznaczają oznaczenia +24V i 0V na schemacie elektrycznym?
To oznaczenia biegunów zasilania napięciem stałym: +24V jest dodatnim biegunem, a 0V to punkt odniesienia (masa/"minus" w wielu układach). Taki zapis ułatwia prowadzenie przewodów i kontrolę polaryzacji, co jest ważne dla części elementów automatyki.
Kiedy w układzie mechatronicznym występują jednocześnie dwa media: pneumatyczne i elektryczne?
Dzieje się tak w układach, gdzie wykonanie ruchu realizuje pneumatyka (siłownik, zawory), a sterowanie odbywa się elektrycznie (przyciski, przekaźniki, PLC, cewki elektrozaworów). Wtedy trzeba zapewnić zarówno odpowiednie ciśnienie powietrza, jak i poprawne zasilanie elektryczne, np. 24 V DC.
Jak się przygotować do pytań o czytanie schematów pneumatycznych na egzaminie?
Ćwicz rozpoznawanie: źródła medium (trójkąty), typów zaworów (np. 5/2), siłowników (jedno- i dwustronnych) oraz elementów regulacji (dławiki). Równolegle ucz się oznaczeń zasilania w sterowaniu: +24V/0V (DC) i znaków dla AC. Najlepiej pracować na krótkich schematach z zadaniami testowymi.
