Pytanie dotyczy wskazania dwóch zacisków zasilania czujnika. W praktyce czujniki stosowane w układach mechatronicznych (również w maszynach rolniczych) mają wydzielone zaciski dla:
- +U (dodatni biegun zasilania DC),
- 0 V (masa, biegun ujemny zasilania),
- oraz zaciski sygnałowe (wyjście/wyjścia).

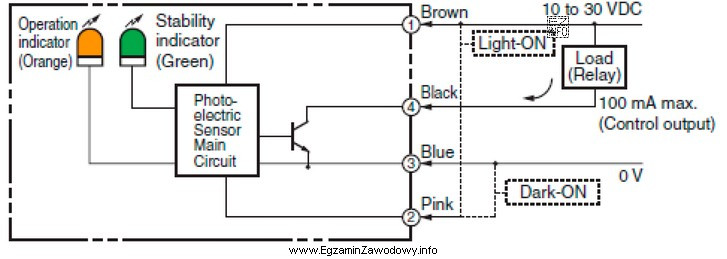

W typowej konwencji numeracji spotykanej w czujnikach 3- lub 4-pinowych (np. czujniki z popularnymi złączami przemysłowymi) zasilanie prowadzi się na zaciski 1 i 3: pin 1 pełni rolę dodatniego zasilania, a pin 3 jest punktem odniesienia 0 V.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 3 i 2 – zawiera pin 3 (typowo 0 V), ale pin 2 w wielu rozwiązaniach nie jest zasilaniem, tylko drugim kanałem/wyjściem lub funkcją dodatkową.
- 1 i 4 – pin 1 bywa zasilaniem, lecz pin 4 jest często wyjściem sygnałowym (np. sygnał do sterownika), więc podanie tam zasilania może powodować nieprawidłową pracę lub uszkodzenie.
- 4 i 3 – pin 3 może być 0 V, ale pin 4 jest zazwyczaj pinem sygnałowym, a nie zasilającym.
Wskazówka egzaminacyjna: jeśli widzisz pytanie o "napięcie zasilania", szukaj pary: +U oraz 0 V. Piny sygnałowe to zwykle pojedyncze wyjście (lub dwa wyjścia), a nie element pary zasilania.
Wskazówka praktyczna: przed podłączeniem w realnej instalacji zawsze potwierdź numerację w dokumentacji czujnika lub na jego obudowie oraz wykonaj pomiar napięcia na przewodach – ogranicza to ryzyko uszkodzeń.
