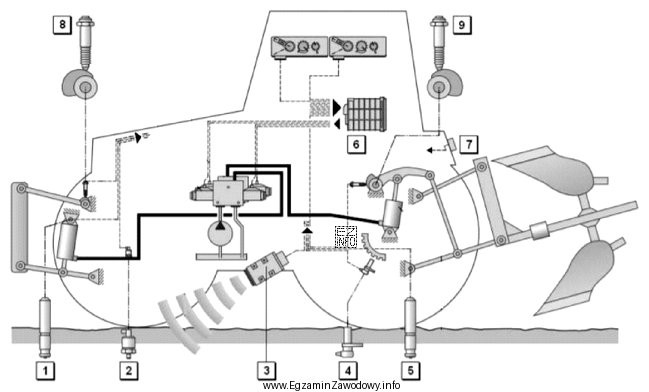

W tego typu zadaniach sprawdzana jest przede wszystkim umiejętność czytania schematu i jednoznacznej identyfikacji elementu po numerze. Schemat (rysunek) przedstawia elementy układu mechatronicznego ciągnika, a każdy element ma oznaczenie liczbowe.
Poprawna odpowiedź "3" wynika z tego, że numer ten jest przypisany na schemacie do elementu opisanego jako laserowy czujnik prędkości. W praktyce identyfikację wykonuje się przez:
- odszukanie na schemacie symbolu/rysunku czujnika prędkości,
- sprawdzenie opisu funkcji (jeśli jest na rysunku) lub odwołanie do legendy,
- odczyt numeru przypisanego do tego elementu.
Odpowiedzi "2", "6" oraz "8" są niepoprawne, ponieważ na przedstawionym schemacie te numery odnoszą się do innych elementów niż laserowy czujnik prędkości. Typowym błędem jest wskazanie numeru elementu położonego blisko czujnika na rysunku albo wybranie liczby bez weryfikacji opisu/legendy.
Wskazówka egzaminacyjna: przy schematach z wieloma czujnikami zawsze sprawdzaj, czy zadanie pyta o konkretny rodzaj (tu: laserowy) i konkretną wielkość (tu: prędkość). Dopiero wtedy odczytuj numer – to minimalizuje pomyłki wynikające z podobieństwa symboli i nazw.
