Sygnał 0–20 mA jest typowym sygnałem analogowym prądowym w automatyce przemysłowej. W porównaniu z sygnałem napięciowym (np. 0–10 V) jest mniej podatny na spadki napięcia na przewodach i zakłócenia, dlatego często stosuje się go do zadawania wartości procesowych (w tym prędkości/ częstotliwości w przemienniku).
Żeby przemiennik częstotliwości reagował na sterowanie 0–20 mA, trzeba spełnić dwa warunki:
- Wejście analogowe musi pracować w trybie prądowym (0–20 mA), a nie w trybie napięciowym.
- To wejście musi być wybrane jako źródło zadawania (np. zadawanie częstotliwości/prędkości z wejścia analogowego, a nie z klawiatury, wejść cyfrowych czy komunikacji).

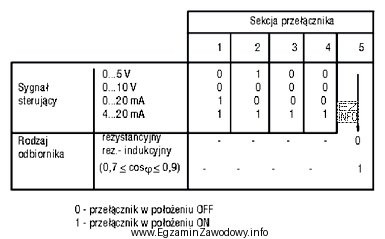

W wielu przemiennikach część tej konfiguracji wykonuje się sprzętowo przełącznikami (np. wybór prąd/napięcie), a część parametrami. W tym zadaniu poprawna jest kombinacja przełączników, która przypisuje wejściu analogowemu zakres 0–20 mA.
Dlaczego pozostałe ustawienia są błędne? Konfiguracje z innym układem przełączników zwykle oznaczają:
- przełączenie wejścia na tryb napięciowy (co spowoduje brak poprawnego skalowania prądu albo błędne odczyty),
- pozostawienie wejścia w stanie domyślnym, który nie odpowiada 0–20 mA,
- włączenie wielu przełączników jednocześnie w sposób niespójny z dokumentacją (co może aktywować inne funkcje wejść lub inny zakres sygnału).
Wskazówka egzaminacyjna: gdy widzisz zakres w mA, myśl "wejście prądowe" i szukaj ustawienia/parametru opisanego jako current input, I, 0–20 mA lub 4–20 mA. Jeśli nie ma opisu modelu, odpowiedź wynika z przyjętej w zadaniu tabeli przełączników.
