W torach pomiarowych z czujnikiem temperatury o wyjściu prądowym (tu: 0–100 °C odpowiada 0–20 mA) kluczowe jest, aby cały łańcuch sygnałowy zachował ten sam typ i zakres sygnału aż do wejścia analogowego PLC. Separator (izolator) pełni zwykle dwie role: dopasowuje/konwertuje sygnał oraz zapewnia separację galwaniczną, co zmniejsza wpływ zakłóceń, różnic potencjałów masy i ryzyko uszkodzeń.
W pytaniu wejście sterownika PLC jest opisane jako 0–20 mA. To oznacza, że separator musi być skonfigurowany tak, aby na wyjściu podawał prąd w zakresie 0–20 mA (a nie np. 4–20 mA ani 0–10 V). Analogicznie, po stronie wejściowej separator powinien "rozumieć" sygnał z czujnika jako 0–20 mA.

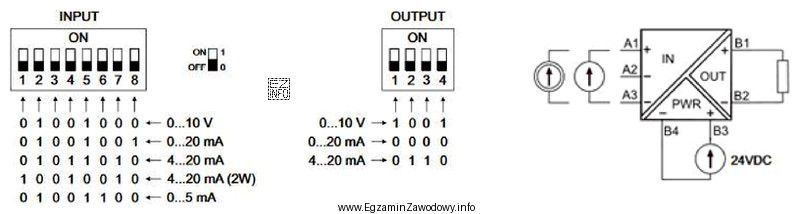

Odpowiedź "input SW1 - 01001001, output SW2 - 0000." jest zgodna z założeniem, że przełączniki SW1 definiują tryb wejścia, a SW2 tryb wyjścia i że w tym urządzeniu kod "01001001" odpowiada wejściu 0–20 mA, a "0000" pozostawia wyjście w wymaganym trybie 0–20 mA.
- Odpowiedź "input SW1 - 10001100, output SW2 - 0000." sugeruje inny tryb wejściowy niż wymagany dla 0–20 mA, więc może skutkować błędnym odwzorowaniem lub błędną diagnostyką (np. nieliniowość, przesunięcie zera).
- Odpowiedzi z "output SW2 - 1001." oraz "output SW2 - 0110." wskazują na zmianę konfiguracji wyjścia; w praktyce często oznacza to wybór innego zakresu (np. 4–20 mA) lub innego typu sygnału, co przy wejściu PLC 0–20 mA dałoby błędne wskazania albo przekroczenie zakresu.
Wskazówka egzaminacyjna: w zadaniach z separatorami zawsze najpierw porównaj typ sygnału (mA/V) i zakres po obu stronach urządzenia. Dopiero potem dobieraj kod przełączników, zwracając uwagę na kolejność bitów zgodnie z legendą producenta.
