Napięcie na metalowej obudowie odbiornika jest sytuacją niebezpieczną, bo stwarza ryzyko porażenia przy dotyku. W typowym przypadku pojawia się ono, gdy dochodzi do uszkodzenia izolacji (zwarcia przewodu czynnego do obudowy) oraz jednocześnie nie działa skutecznie ochrona przez samoczynne wyłączenie zasilania. Warunek "długotrwałego" występowania napięcia sugeruje właśnie brak szybkiego zadziałania zabezpieczenia.
Odpowiedź "Zwarcie w odbiorniku i przerwany przewód PEN" opisuje sytuację, w której obudowa może zostać połączona z przewodem czynnym wskutek zwarcia, a jednocześnie przerwa w przewodzie ochronno-neutralnym powoduje, że prąd uszkodzeniowy nie ma prawidłowej drogi powrotu. Skutkiem może być utrzymywanie się niebezpiecznego potencjału na obudowie, mimo że odbiornik nie wykonuje pracy.
Pozostałe odpowiedzi są mniej trafne w kontekście "długotrwałego" napięcia na obudowie:
- "Zwarcie w linii zasilającej przewodów L i PEN" opisuje zwarcie w torach zasilania, które typowo powinno spowodować wyłączenie przez zabezpieczenie nadprądowe; nie jest to charakterystyczny scenariusz utrzymującego się napięcia na obudowie konkretnego odbiornika, gdy ten nie pracuje.

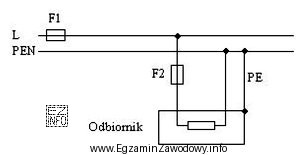

- "Zwarcie w odbiorniku i przerwany przewód PE" może dawać napięcie na obudowie, ale w wielu układach rozdzielenie funkcji ochronnej i neutralnej oraz sposób wykonania ochrony zależą od schematu (rysunku). W pytaniu kluczowy jest przewód ochronno-neutralny wskazany w poprawnej odpowiedzi.
- "Uszkodzona wkładka topikowa F1" zwykle prowadzi do przerwania obwodu zasilania. Sama w sobie nie jest typową przyczyną pojawienia się napięcia na obudowie; do tego potrzebne jest jeszcze uszkodzenie izolacji i nieskuteczność toru ochronnego.
W praktyce, jeśli stwierdzisz napięcie na obudowie, należy przerwać pracę, odłączyć zasilanie, sprawdzić ciągłość połączeń ochronnych oraz zlokalizować uszkodzenie izolacji. Na egzaminie warto łączyć w pary: zwarcie do obudowy + niesprawna ochrona jako typowy mechanizm stanu długotrwale niebezpiecznego.
