KWALIFIKACJA ELE5 - CZERWIEC 2017



PYTANIE NR 37.

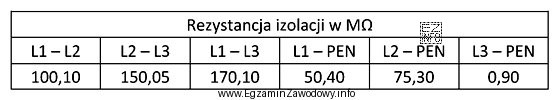

Jakie uszkodzenie nastąpiło w instalacji elektrycznej, dla której wyniki pomiarów rezystancji izolacji przedstawiono w tabeli?
Jakie uszkodzenie nastąpiło w instalacji elektrycznej, dla któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W tabeli przedstawiono wartości rezystancji izolacji między poszczególnymi przewodami fazowymi (L1, L2, L3) oraz przewodem neutralnym i ochronnym (PEN). Wysokie wartości rezystancji izolacji między przewodami fazowymi (L1-L2, L2-L3, L1-L3) wskazują, że nie ma zwarcia międzyfazowego. Niska wartość rezystancji izolacji dla L3-PEN (0,90 MΩ) w porównaniu do pozostałych kombinacji fazowych z PEN wskazuje na pogorszenie izolacji przewodu fazowego L3.
