KWALIFIKACJA ELM5 - CZERWIEC 2015

PYTANIE NR 3.
Jakie zadanie realizuje wzmacniacz błędu w szeregowym stabilizatorze kompensacyjnym o działaniu ciągłym?

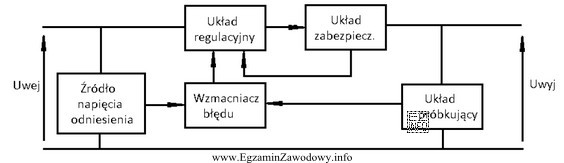

Ilustracja przedstawia schemat blokowy szeregowego stabilizatora kompensacyjnego o działaniu ciągłym, który jest istotny w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wzmacniacz błędu jest elementem pętli sprzężenia zwrotnego stabilizatora: porównuje napięcie wyjściowe (pobrane przez układ próbkujący, np. dzielnik) z napięciem odniesienia. Różnicę (sygnał uchybu) wzmacnia i wykorzystuje do sterowania elementem regulacyjnym, aby utrzymać stałe napięcie wyjściowe.

Pełne wyjaśnienie:

W szeregowym stabilizatorze kompensacyjnym o działaniu ciągłym napięcie wyjściowe jest regulowane w pętli sprzężenia zwrotnego. Oznacza to, że układ nie "ustawia" napięcia raz na zawsze, tylko stale je mierzy (pośrednio) i koryguje pracę elementu wykonawczego.

Wzmacniacz błędu pełni rolę "mózgu" pętli regulacji. Na jego wejście trafiają dwa sygnały:

  • napięcie z układu próbkującego (zwykle jest to część napięcia wyjściowego pobrana przez dzielnik rezystorowy),
  • stabilne napięcie odniesienia (wzorzec, do którego ma dążyć napięcie wyjściowe po uwzględnieniu dzielnika).

Wzmacniacz błędu porównuje te napięcia i wytwarza sygnał sterujący proporcjonalny do różnicy (uchybu). Ten sygnał następnie steruje układem regulacyjnym (najczęściej tranzystorem szeregowym lub innym elementem wykonawczym), zwiększając lub zmniejszając jego przewodzenie. Dzięki temu:

  • gdy napięcie wyjściowe spada, sygnał uchybu powoduje takie sterowanie, aby element wykonawczy "dopompował" napięcie,
  • gdy napięcie wyjściowe rośnie, sterowanie jest korygowane w stronę zmniejszenia napięcia.

Dlatego poprawne jest stwierdzenie: "Porównuje napięcie z układu próbkującego z napięciem odniesienia i steruje układem regulacyjnym."

Pozostałe odpowiedzi są błędne, bo przypisują wzmacniaczowi błędu niewłaściwe zadania. Opisy typu "steruje źródłem napięcia odniesienia" odwracają role bloków: napięcie odniesienia ma być możliwie stałe, a nie regulowane przez pętlę. Stwierdzenia o "wzmacnianiu napięcia odniesienia" także nie oddają istoty działania pętli – kluczowe jest porównanie i generacja sygnału uchybu. Wzmianka o zabezpieczeniu przeciążeniowym miesza funkcje: zabezpieczenia mogą współistnieć w stabilizatorze, ale nie definiują podstawowego zadania wzmacniacza błędu w stabilizacji napięcia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wzmacniacz błędu to blok, który porównuje napięcie z pętli sprzężenia zwrotnego (zwykle z dzielnika napięcia wyjściowego) z napięciem odniesienia. Na tej podstawie tworzy sygnał sterujący elementem szeregowym, aby utrzymać stałe napięcie wyjściowe mimo zmian obciążenia lub zasilania.
Układ próbkujący najczęściej jest dzielnikiem rezystorowym podłączonym do wyjścia stabilizatora. Nie "mierzy" całego napięcia bezpośrednio, tylko jego część (proporcję). Ta próbka jest porównywana z napięciem odniesienia, co pozwala pętli regulacji sterować elementem wykonawczym.
Napięcie odniesienia jest wzorcem, z którym porównuje się napięcie z pętli sprzężenia zwrotnego. Musi być możliwie stabilne, bo od niego zależy dokładność stabilizacji. Pętla reguluje napięcie wyjściowe tak, aby "próbka" z wyjścia odpowiadała temu wzorcowi.
Element regulacyjny (np. tranzystor szeregowy) działa jak zawór sterujący: zmienia swój spadek napięcia i prąd, by korygować napięcie na wyjściu. Wzmacniacz błędu dostarcza sygnał sterujący temu elementowi. Bez elementu wykonawczego pętla nie miałaby "czym" regulować.
Typowo nie. Źródło napięcia odniesienia ma być stabilne i niezależne, a wzmacniacz błędu korzysta z niego jako wzorca. Sterowanie dotyczy zwykle elementu szeregowego lub innego układu regulacyjnego. Mylenie tych ról prowadzi do błędnego rozumienia pętli sprzężenia zwrotnego.
Szukaj połączenia z wyjścia do wejścia układu sterującego: wyjście → dzielnik/próbkowanie → wejście wzmacniacza błędu. Drugie wejście wzmacniacza błędu to napięcie odniesienia. Wyjście wzmacniacza błędu idzie do elementu wykonawczego, który wpływa na napięcie wyjściowe.
Najczęściej myli się funkcje: próbkowanie vs odniesienie, porównanie vs wzmacnianie "samego odniesienia", oraz przypisuje wzmacniaczowi błędu zadania zabezpieczeń przeciążeniowych. Pomaga zapamiętać łańcuch: pomiar (próbka) → porównanie → sterowanie.
Sygnał uchybu pojawia się zawsze, gdy napięcie z układu próbkującego różni się od napięcia odniesienia. Dzieje się to np. przy zmianie obciążenia, zmianie napięcia wejściowego lub temperatury elementów. Wzmacniacz błędu przetwarza tę różnicę na sterowanie, aby przywrócić wartość zadaną.
Warto umieć narysować prosty model blokowy: źródło odniesienia, wzmacniacz błędu, element szeregowy, wyjście, dzielnik sprzężenia. Naucz się też opisać, co się dzieje przy wzroście/spadku obciążenia. To pozwala odpowiadać na pytania o funkcje bloków bez zgadywania.
Typowo są to: źródło odniesienia, układ próbkujący (dzielnik), element regulacyjny (tranzystor szeregowy), a często także kompensacja częstotliwościowa dla stabilności pętli oraz zabezpieczenia (prądowe, termiczne). Nie wszystkie są sterowane przez wzmacniacz błędu.
info

Około 38% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Według specjalistów z branży: "Wzmacniacz błędu jest elementem pętli sprzężenia zwrotnego stabilizatora: porównuje napięcie wyjściowe (pobrane przez układ próbkujący, np. dzielnik) z napięciem odniesienia."

Źródła:

  • Wikipedia: "Linear regulator" (opis pętli regulacji i error amplifier) https://en.wikipedia.org/wiki/Linear_regulator - accessed 2026-02-28
  • Analog Devices, Analog Dialogue: "Ask the Applications Engineer—Linear Regulators" (omówienie pętli regulacji, odniesienia i wzmacniacza błędu) https://www.analog.com/en/resources/analog-dialogue/articles/ask-the-applications-engineer-linear-regulators.html - accessed 2026-02-28
  • Texas Instruments, Application Note/Technical article: "Understanding Linear Regulator (LDO) Parameters" (blokowe wyjaśnienie: reference, error amplifier, pass element, feedback) https://www.ti.com/lit/an/slva079/slva079.pdf - accessed 2026-02-28

Materiały:

  • Noty aplikacyjne producentów stabilizatorów liniowych dotyczące pętli regulacji i wzmacniacza błędu
  • Podręczniki z elektroniki analogowej (sprzężenie zwrotne, wzmacniacze operacyjne, układy zasilania)
  • Materiały dydaktyczne o stabilizatorach liniowych: blokowy model dzielnik–porównanie–element wykonawczy
