W interpretacji reflektogramu OTDR kluczowe jest rozpoznanie typu zdarzenia po jego kształcie. OTDR rejestruje rozpraszanie wsteczne wzdłuż włókna oraz lokalne zmiany wynikające z elementów toru (połączeń, spawów, uszkodzeń, zakończenia włókna).

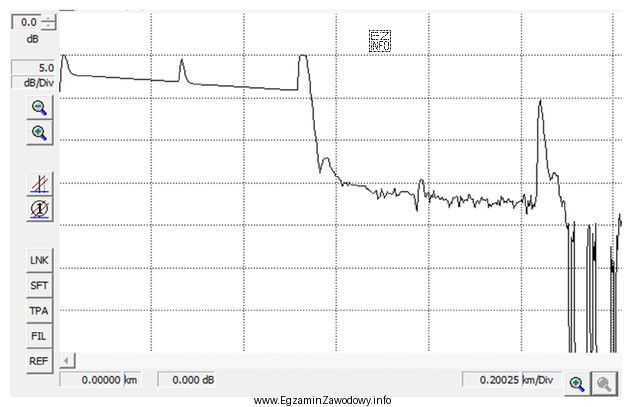

Odpowiedź "Złączka." jest właściwa, gdy w okolicach wskazanej odległości (ok. 280 m) obserwuje się typowe cechy zdarzenia refleksyjnego: pojawia się wyraźny pik odbiciowy (odbicie Fresnela), a następnie ślad pomiarowy nadal biegnie dalej, co oznacza, że tor nie kończy się w tym miejscu. Złącza/adaptery są częstym źródłem odbić, dlatego na reflektogramie bywają łatwe do odróżnienia od spawów.
Dlaczego pozostałe odpowiedzi nie pasują do takiego obrazu zdarzenia:
- "Spaw." Spaw światłowodowy w poprawnie wykonanym połączeniu zwykle powoduje zdarzenie nierefleksyjne – widoczny jest skok tłumienia lub zmiana nachylenia, ale bez wyraźnego piku odbicia. Jeżeli na wykresie dominuje pik, bardziej typowe jest złącze niż spaw.
- "Koniec traktu." Koniec włókna (lub przerwanie) zwykle objawia się silnym zdarzeniem, po którym nie ma już dalszego śladu rozpraszania (wykres "urwana" linia), bo OTDR nie otrzymuje sygnału z dalszej części toru. Jeśli tor jest widoczny za 280 m, nie jest to koniec.
- "Spliter." Rozgałęźnik/rozdzielacz optyczny wprowadza istotne tłumienie i może powodować charakterystyczną zmianę poziomu sygnału, ale jego obraz zależy od topologii oraz kierunku i sposobu pomiaru. W typowych zadaniach egzaminacyjnych rozgałęźnik kojarzy się przede wszystkim z dużą stratą mocy (podział sygnału), a nie z pojedynczym pikiem refleksyjnym typowym dla złącza.
Wskazówka egzaminacyjna: najpierw odpowiedz sobie na pytanie, czy zdarzenie ma charakter refleksyjny (pik) czy nierefleksyjny (sam skok/zmiana nachylenia). Dopiero potem dopasuj element toru: złącza częściej "odbijają", spawy częściej "tłumią", a koniec toru "kończy" ślad.
