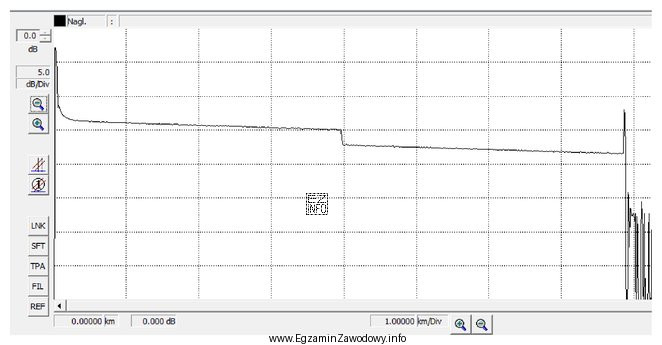

Reflektogram (ślad z pomiaru reflektometrycznego) przedstawia zmiany poziomu sygnału w funkcji odległości. Na jego podstawie rozpoznaje się zdarzenia w torze światłowodowym: spawy, złącza, uszkodzenia, zakończenie włókna. Kluczowe są dwa aspekty: (1) strata w miejscu zdarzenia (skok tłumienia) oraz (2) to, czy zdarzenie jest refleksyjne (widoczny pik/odbicie), czy nierefleksyjne (bez piku, tylko zmiana poziomu).
Odpowiedź "1 uszkodzony spaw." jest poprawna, gdy reflektogram pokazuje pojedyncze zdarzenie o wyraźnie większej stracie niż typowy, prawidłowy spaw, a jednocześnie bez charakterystycznego silnego odbicia. Taki obraz jest zgodny z interpretacją wadliwego spawu: spaw jest połączeniem stałym i zwykle nie generuje dużego odbicia, natomiast może mieć zwiększoną stratę, jeśli został wykonany nieprawidłowo lub uległ degradacji.
Dlaczego pozostałe odpowiedzi nie pasują do typowych cech zdarzeń:
- "1 nieuszkodzony spaw." – prawidłowy spaw powinien mieć małą stratę wtrąceniową; gdy ślad wskazuje większy skok tłumienia, interpretacja "nieuszkodzony" jest sprzeczna z obserwacją.
- "2 sprawne złączki mechaniczne." – złączki mechaniczne częściej powodują zdarzenia refleksyjne (widoczne odbicie) i zwykle widać je jako osobne punkty/zdarzenia. Jeśli na śladzie jest jedno dominujące zdarzenie, nie uzasadnia to wniosku o dwóch złączkach.
- "1 sprawną złączkę i 1 uszkodzony spaw." – taki wniosek wymagałby dwóch różnych, rozpoznawalnych zdarzeń (jednego refleksyjnego i jednego nierefleksyjnego o dużej stracie). Gdy reflektogram wskazuje jedno kluczowe zdarzenie, nie ma podstaw do stwierdzenia obecności obu elementów.
Wskazówka egzaminacyjna: najpierw ustal, ile zdarzeń widać na śladzie, potem oceń, czy są refleksyjne. Dopiero na końcu dopasuj interpretację do typu elementu (spaw/złącze) i jakości (sprawny/uszkodzony).
