KWALIFIKACJA ELM3 - CZERWIEC 2019



PYTANIE NR 15.
Jakie źródła energii zasilania powinny być doprowadzone do napędu mechatronicznego, którego schematy przedstawiono na rysunkach?

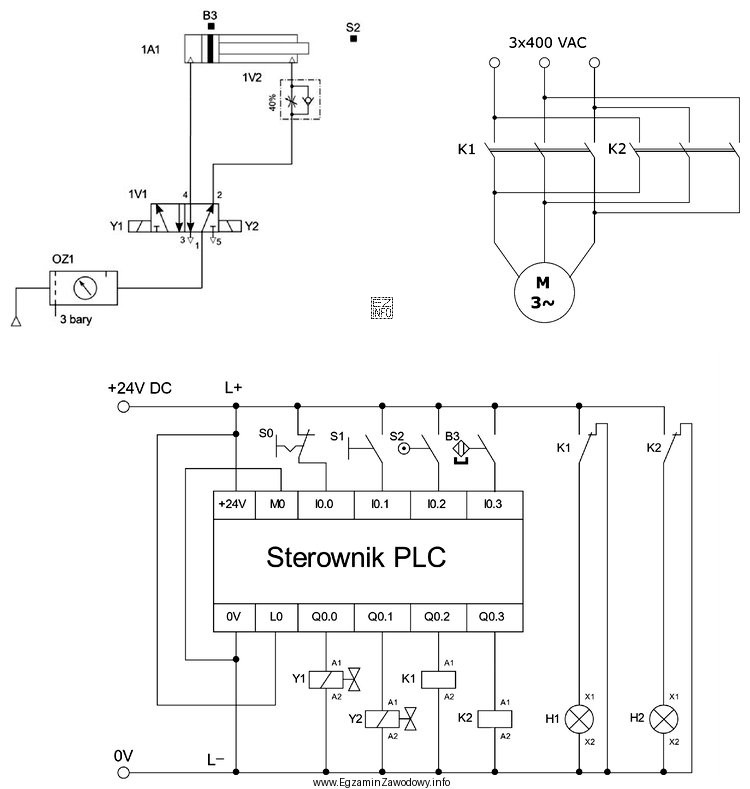

Ilustracja przedstawia schematy związane z napędem mechatronicznym, które mogą być używane w kontekście egzaminu zawodowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawne jest zasilanie: sprężone powietrze 3 bary oraz zasilanie elektryczne 24 V DC i 3x400 V AC.
W typowym napędzie mechatronicznym 24 V DC zasila sterowanie/czujniki, a 3x400 V AC obwód mocy silnika. Medium "hydrauliczne 3 bary" jest nielogiczne dla hydrauliki i nie wynika z oznaczeń pneumatycznych.

Pełne wyjaśnienie:

W napędach mechatronicznych często występują co najmniej dwa rodzaje energii: energia elektryczna (dla sterowania i dla mocy) oraz energia mediów roboczych (np. sprężone powietrze dla elementów wykonawczych lub pomocniczych).

Odpowiedź "Pneumatyczne 3 bary, elektryczne 24 V DC i 3x400 V AC" jest spójna z typową praktyką:

  • 24 V DC to standardowe napięcie obwodów sterowania w automatyce: zasilanie PLC, wejść/wyjść, czujników (np. indukcyjnych), przekaźników interfejsowych oraz cewek wielu zaworów w układach elektropneumatycznych.
  • 3x400 V AC odpowiada zasilaniu trójfazowemu obwodów mocy, np. silnika napędowego (bezpośrednio lub przez falownik) i elementów wymagających zasilania sieciowego trójfazowego.
  • Pneumatyczne 3 bary wskazuje na doprowadzenie sprężonego powietrza o określonym ciśnieniu roboczym do części pneumatycznej układu.

Pozostałe propozycje są błędne z powodów merytorycznych:

  • Warianty z "24 V AC" są niezgodne z typowym zasilaniem nowoczesnych układów sterowania i czujników, gdzie dominuje 24 V DC; ponadto na schematach zwykle rozróżnia się AC/DC jednoznacznym opisem.
  • Warianty z "3x400 V DC" są w praktyce nieadekwatne dla standardowego zasilania napędów w instalacjach przemysłowych; zapis 3x400 dotyczy układu trójfazowego AC.
  • Warianty z "Hydrauliczne 3 bary" są niespójne: układy hydrauliczne pracują na cieczy pod znacznie innymi typowymi zakresami ciśnień niż pneumatyka, a zapis "3 bary" jest charakterystycznym sposobem opisu zasilania sprężonym powietrzem.

Wskazówka egzaminacyjna: czytając schematy, najpierw wypisz wszystkie media i poziomy napięć widoczne przy przyłączach (pneumatyka/hydraulika, 24 V, 230/400 V) i dopiero potem dopasuj wariant odpowiedzi. Najczęstsze pomyłki to zamiana AC/DC oraz automatyczne skojarzenie hydrauliki z każdym siłownikiem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać na schemacie, czy zasilanie 24 V jest AC czy DC?
Sprawdź oznaczenie przy źródle lub zaciskach: zwykle jest dopisek DC albo symbol prądu stałego (linia ciągła i przerywana), a dla AC dopisek AC lub symbol fali. W automatyce 24 V DC jest najczęstsze dla czujników i sterowania, ale zawsze decyduje opis na schemacie.
Dlaczego w napędach mechatronicznych stosuje się 24 V DC do sterowania?
24 V DC jest uznawane za praktyczne i bezpieczniejsze napięcie sterownicze: dobrze współpracuje z PLC, czujnikami i modułami I/O, ogranicza skutki zakłóceń i ułatwia separację od obwodów mocy. Ujednolica też serwis i diagnostykę, bo większość aparatury automatyki jest projektowana pod 24 V DC.
Co oznacza zapis 3x400 V AC w kontekście napędu?
To informacja o zasilaniu trójfazowym prądu przemiennego o napięciu 400 V międzyfazowym. Takie zasilanie jest typowe dla silników i obwodów mocy w maszynach. Często trafia na stycznik, zabezpieczenia i dalej na silnik lub na falownik, który steruje pracą napędu.
Jak odróżnić na rysunku zasilanie pneumatyczne od hydraulicznego?
Pomagają symbole i opisy medium: pneumatyka zwykle odnosi się do sprężonego powietrza i elementów przygotowania powietrza (filtr, reduktor, smarownica), a hydraulika do cieczy i elementów takich jak pompa, zbiornik, filtr oleju. Na schematach często są też charakterystyczne symbole zaworów i siłowników dla danego medium.
Czy ciśnienie 3 bary jest typowe dla pneumatyki w układach mechatronicznych?
W praktyce układy pneumatyczne mogą pracować w różnych zakresach, a konkretna wartość wynika z projektu i wymagań elementów. Jeśli na schemacie podano 3 bary, to jest to informacja o wymaganym ciśnieniu zasilania dla danego napędu/sekcji. Na egzaminie zawsze przyjmuj wartość z dokumentacji, nie "typową z głowy".
Jakie błędy najczęściej robi się przy wyborze źródeł zasilania z odpowiedzi?
Najczęściej myli się AC z DC (bo oba to "24 V"), oraz błędnie przenosi skojarzenia: "siłownik = hydraulika". Drugi błąd to nieuwaga przy zapisie 3x400 i dopisanie DC, mimo że taki zapis dotyczy zwykle sieci trójfazowej AC. Pomaga wypisanie osobno: medium + napięcie sterowania + napięcie mocy.
Kiedy w napędzie mechatronicznym pojawia się jednocześnie 24 V DC i 3x400 V AC?
Gdy układ ma rozdzielone obwody: sterowanie (PLC, czujniki, logika) pracuje na 24 V DC, a moc (silnik, grzałki, część wykonawcza) wymaga 3x400 V AC. To bardzo częsty układ w maszynach: dzięki temu sterowanie jest bezpieczniejsze, a obwody mocy zapewniają odpowiednią energię dla napędu.
Dlaczego odpowiedzi z 3x400 V DC są podejrzane w zadaniach egzaminacyjnych?
Zapis 3x400 jest typowy dla trójfazowego AC (trzy przewody fazowe). Dla DC zwykle podaje się jedno napięcie (np. 24 V DC, 48 V DC, 600 V DC) bez "3x". Jeśli widzisz "3x400 V DC", potraktuj to jako sygnał, że odpowiedź może być skonstruowana jako pułapka na nieuwagę.
Jak przygotować stanowisko do uruchomienia napędu z pneumatyką i silnikiem 3x400 V?
Praktycznie musisz zapewnić: sprężone powietrze o wymaganym ciśnieniu z reduktorem i filtracją, zasilanie 24 V DC dla sterowania oraz zasilanie 3x400 V AC dla obwodu mocy. Dodatkowo przygotuj zabezpieczenia, wyłącznik awaryjny, poprawne uziemienie i sprawdź zgodność podłączeń z dokumentacją przed pierwszym startem.
Czy bez rysunku da się poprawnie odpowiedzieć na pytanie o źródła zasilania?
Zwykle nie w pełni, bo pytanie odwołuje się do informacji zapisanych na schematach (media, poziomy napięć, opisy zacisków). Można zgadywać na podstawie typowych rozwiązań (24 V DC + 3x400 V AC), ale na egzaminie poprawna odpowiedź wynika z dokumentacji. Dlatego ćwicz czytanie oznaczeń przy przyłączach i zasilaczach.
info

To pytanie poprawnie rozwiązuje 33% zdających egzamin. bardzo trudne

Specjaliści zwracają uwagę: "Medium "hydrauliczne 3 bary" jest nielogiczne dla hydrauliki i nie wynika z oznaczeń pneumatycznych."

Źródła:

  • IEC 60617 (Graphical symbols for diagrams) – online database: https://www.iec.ch/standards/iec-60617 (dostęp 2026-03-04)
  • ISO 1219-1:2012, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1: Graphical symbols for conventional use and data-processing applications
  • PN-EN 60204-1 (IEC 60204-1), Bezpieczeństwo maszyn — Wyposażenie elektryczne maszyn — Część 1: Wymagania ogólne (norma dot. typowych rozwiązań zasilania/sterowania w maszynach)

Materiały:

  • Katalogi i instrukcje producentów napędów/siłowników pneumatycznych oraz zaworów rozdzielających (opis wymaganych mediów i parametrów)
  • Podręczniki z podstaw pneumatyki i elektropneumatyki (symbole, ciśnienia robocze, przygotowanie powietrza)
  • Podręczniki z automatyki i elektrotechniki w mechatronice (24 V DC sterowanie, 3x400 V AC napęd)
