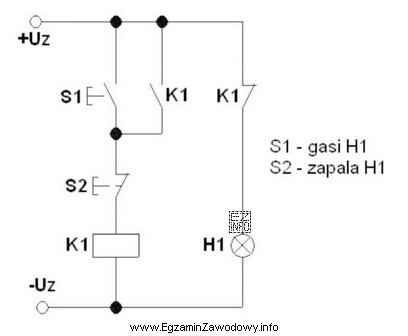

Opis działania wskazuje na klasyczny problem w obwodzie sterowania z elementem K1 (stycznik/przekaźnik) oraz sygnalizacją H1. Jeżeli lampka H1 gaśnie po naciśnięciu S1, ale zapala się ponownie po zwolnieniu S1, to znaczy, że naciśnięcie S1 chwilowo przerywa lub wymusza stan, natomiast po puszczeniu przycisku układ wraca do stanu "załączonego".
W praktyce taki objaw jest typowy dla sytuacji, gdy w układzie istnieje gałąź, która podtrzymuje zasilanie (samopodtrzymanie) i ta gałąź nie rozłącza się wtedy, kiedy powinna. Najczęstszą przyczyną jest uszkodzony styk NO K1 – przykładowo sklejony (zespawany) lub zmostkowany – który po zwolnieniu S1 nadal zamyka tor zasilania/sterowania, przez co H1 wraca do świecenia.
Dlaczego pozostałe odpowiedzi nie pasują do opisu?
- "Styk NC K1": uszkodzenie styku NC zwykle powoduje brak rozłączenia lub brak możliwości osiągnięcia stanu przeciwnego w obwodzie, ale sam objaw "działa tylko podczas trzymania przycisku" bardziej pasuje do błędu w torze NO (podtrzymania), a nie do typowej funkcji styku NC (styk spoczynkowo zamknięty używany np. do blokad lub rozłączeń w stanie zadziałania).
- "Przycisk S1": gdyby S1 był uszkodzony (np. nie rozłączał/nie załączał poprawnie), trudno byłoby uzyskać powtarzalny efekt "gaśnie na czas wciśnięcia". Opis wskazuje, że S1 reaguje i chwilowo wymusza zmianę, więc sam przycisk raczej jest sprawny.
- "Przycisk S2": w opisie usterki nie ma przesłanek, że S2 wpływa na chwilowe gaśnięcie H1. Objaw jest powiązany bezpośrednio z akcją S1 (gaśnie przy wciśnięciu i wraca po puszczeniu), więc podejrzenie pada na element realizujący podtrzymanie/zmianę stanu po zwolnieniu, czyli styk NO K1.
Wskazówka egzaminacyjna: jeżeli stan "utrzymuje się" mimo puszczenia przycisku, szukaj elementu, który sam podtrzymuje obwód (styk NO w gałęzi podtrzymania) lub jest "sklejony".
