W typowych układach mechatronicznych (pneumatycznych lub hydraulicznych) siłownik liniowy rozpoznaje się po dwóch niezależnych cechach:
- Rodzaj działania (jednostronne albo dwustronne) – czyli czy energia medium realizuje wysuw i powrót, czy tylko jeden kierunek ruchu jest wymuszany zasilaniem.
- Rodzaj tłoczyska (jednostronne albo dwustronne) – czyli czy tłoczysko wychodzi z cylindra tylko z jednej strony, czy z obu stron.

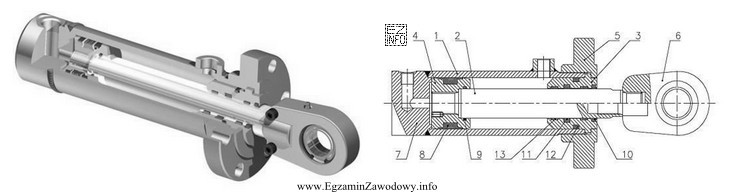

Odpowiedź "Dwustronnego działania z jednostronnym tłoczyskiem." jest poprawna, ponieważ siłownik dwustronnego działania ma dwie komory robocze po obu stronach tłoka, które mogą być kolejno zasilane i odpowietrzane. Dzięki temu siłownik wykonuje pracę zarówno przy wysuwie, jak i przy wsuwie. Jednocześnie tłoczysko jest jednostronne, gdy na rysunku widać pręt wychodzący tylko z jednej strony cylindra.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Dwustronnego działania z dwustronnym tłoczyskiem." – dwustronne tłoczysko oznacza pręt po obu stronach tłoka. Taka konstrukcja wygląda inaczej na rysunku (wyjścia tłoczyska po dwóch stronach) i daje zwykle bardziej symetryczne parametry siły/prędkości.
- "Jednostronnego działania z dwustronnym tłoczyskiem." – w praktyce zestawienie jednostronnego działania z dwustronnym tłoczyskiem jest nietypowe, a na rysunku musiałby być wyraźny element powrotny (np. sprężyna) oraz tłoczysko po obu stronach, co nie pasuje do opisu prawidłowego typu.
- "Jednostronnego działania z jednostronnym tłoczyskiem" – siłownik jednostronnego działania ma zwykle tylko jedno zasilanie, a ruch w drugą stronę realizuje sprężyna lub obciążenie zewnętrzne. Jeśli na rysunku wskazano rozwiązanie z pracą w obu kierunkach, ta odpowiedź nie spełnia warunku działania.
Wskazówka egzaminacyjna: najpierw ustal, czy siłownik może być zasilany z obu stron tłoka (dwustronne działanie), a dopiero potem oceń, czy tłoczysko wychodzi z jednej czy z dwóch stron. Taka kolejność ogranicza pomyłki wynikające z podobnego brzmienia pojęć.
