Kolor na mapie uzbrojenia terenu pełni funkcję szybkiego "kodu branżowego" – pozwala od razu rozpoznać, z jakim rodzajem sieci mamy do czynienia, nawet zanim dokładnie przeanalizujemy znaki umowne. W praktyce geodezyjnej jest to istotne przy inwentaryzacji, tyczeniu i opracowaniu wyników pomiarów, ponieważ ogranicza ryzyko pomyłek w interpretacji przebiegu przewodów.

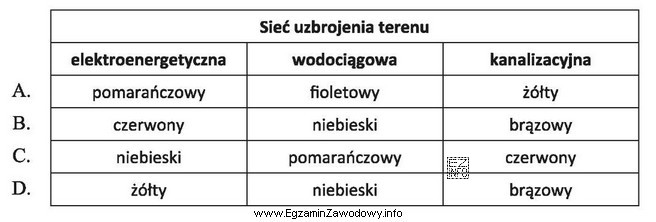

Poprawny zestaw kolorów to: sieć elektroenergetyczna – czerwony, sieć wodociągowa – niebieski, sieć kanalizacyjna – brązowy. Taki dobór jest spójny z powszechną praktyką przedstawiania uzbrojenia na mapach, gdzie czerwienie są kojarzone z energetyką, a odcienie niebieskiego z wodą.
Najczęstsze pomyłki dotyczą:
- zamiany kolorów między wodociągiem i kanalizacją (uczeń pamięta "woda=niebieski", ale resztę dobiera intuicyjnie),
- przypisywania kanalizacji koloru czarnego lub niebieskiego "bo to też woda",
- mylenia koloru energetyki z innymi sieciami, jeśli uczono się kilku różnych legend jednocześnie.
Dlaczego pozostałe warianty odpowiedzi bywają błędne? Zwykle wynikają z myślenia potocznego (np. "prąd=niebieski") albo z mieszania standardów z różnych materiałów dydaktycznych. Na egzaminie trzeba trzymać się kolorystyki przyjętej dla map uzbrojenia terenu w kontekście inwentaryzacji geodezyjnej, a nie intuicji.
Wskazówka do nauki: zapamiętaj parę wodociąg – niebieski jako punkt stały, a następnie skojarz energię z czerwienią (ostrzeżenie/ryzyko), a kanalizację z brązem (barwa "ziemi" i zanieczyszczeń). To zmniejsza liczbę zamian w pamięci.
