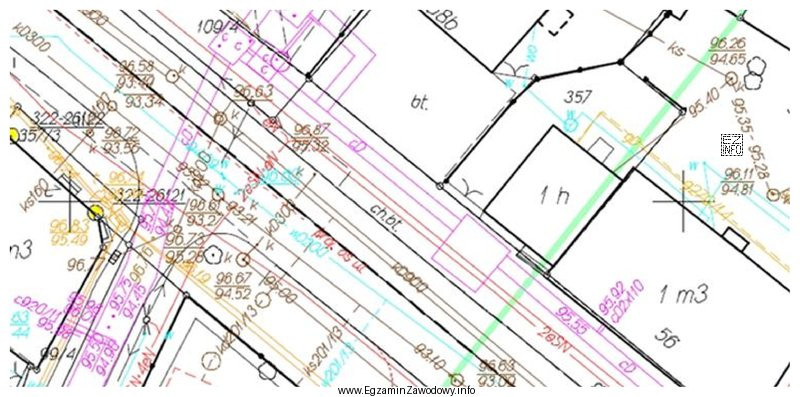

Mapa zasadnicza przedstawia sytuację terenową oraz uzbrojenie terenu (różne sieci i przewody). W praktyce egzaminacyjnej rozpoznawanie rodzaju przewodu odbywa się na podstawie znaków umownych i często także barw, które pozwalają szybko odróżnić poszczególne branże uzbrojenia.
W tym zadaniu kluczową informacją jest barwa: kolor fioletowy zastosowany do oznaczenia przewodu. W konwencji symbolizacji użytej w materiale egzaminacyjnym fiolet odnosi się do sieci ciepłowniczej, dlatego odpowiedź "ciepłowniczy" jest właściwa.
Pozostałe odpowiedzi są typowymi "pułapkami":
- "gazowy" bywa mylony, bo gaz jest częstą siecią w terenie, a zdający mogą kierować się przyzwyczajeniem zamiast odczytem oznaczenia.
- "telekomunikacyjny" często kojarzy się z gęstą siecią kabli w pasie drogowym, ale sama obecność przewodu nie przesądza o branży – decyduje symbolika/barwa.
- "elektroenergetyczny" jest wybierany z automatu, ponieważ linie energetyczne są łatwo rozpoznawalne w rzeczywistości; na mapie jednak należy trzymać się przyjętych znaków i kolorów.
Wskazówka egzaminacyjna: gdy pytanie odwołuje się do fragmentu mapy, najpierw ustal, czy element jest opisany (np. skrótem), czy rozpoznawalny po znakach, a dopiero potem dopasuj go do rodzaju sieci. Unikniesz w ten sposób zgadywania "najczęstszej" branży.
