KWALIFIKACJA INF8 - STYCZEŃ 2021 (test 2)

PYTANIE NR 14.
Jeśli na przedstawionym reflektogramie zdarzenie oznaczone literą D oznacza odbicie Fresnela od złączki, to literą E oznaczono

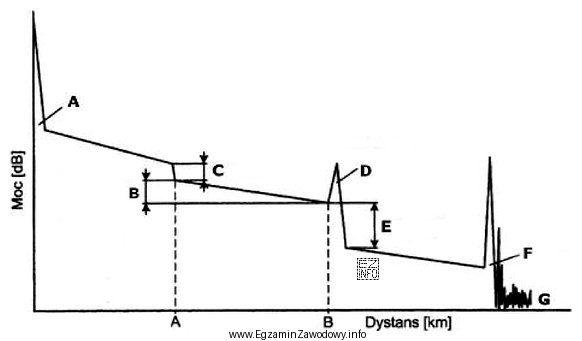

Ilustracja przedstawia reflektogram, który jest wykresem mocy w decybelach (dB) w funkcji dystansu w kilometrach (km).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odbicie Fresnela na reflektogramie wskazuje na zdarzenie refleksyjne, typowe dla złączki/końcówki. Jeśli punkt D to odbicie od złączki, to kolejne oznaczenie (E) dotyczy zwykle straty w tym samym elemencie, czyli tłumienia złączki. Spaw jest zazwyczaj nierefleksyjny, a zagięcie ma inny kształt zdarzenia.

Pełne wyjaśnienie:

Reflektogram z OTDR przedstawia moc sygnału rozproszonego w funkcji odległości. Na takim wykresie można rozpoznawać różne typy zdarzeń na torze światłowodowym: refleksyjne (z wyraźnym "pikiem" odbicia) oraz nierefleksyjne (objawiające się głównie skokiem tłumienia bez silnego odbicia).

Jeżeli zdarzenie oznaczone jako "odbicie Fresnela od złączki" zostało przypisane do litery D, to oznacza, że w tym miejscu tor zawiera element o nieciągłości współczynnika załamania (typowo złącze/złączka, ewentualnie zakończenie włókna). Dla złączki charakterystyczne są dwa aspekty widoczne na śladzie OTDR:

  • pik odbicia (właśnie odbicie Fresnela),
  • strata wtrąceniowa (insertion loss) widoczna jako spadek poziomu sygnału po przejściu przez złączkę.

W konsekwencji oznaczenie E, odnoszące się do tego samego miejsca/zdarzenia związanego ze złączką, będzie odpowiadać tłumieniu złączki (stracie na złączu).

Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym kontekście?

  • "tłumienie spawu" – spaw światłowodowy jest z definicji zdarzeniem głównie nierefleksyjnym i zwykle generuje niewielką stratę bez wyraźnego piku odbicia. Skoro punkt D został jednoznacznie opisany jako odbicie Fresnela od złączki, to powiązanie kolejnego oznaczenia z "tłumieniem spawu" miesza dwa różne elementy toru.
  • "zagięcie włókna" – makrozgięcie powoduje dodatkowe straty, często zależne od długości fali, ale jego obraz na reflektogramie nie jest typowym "odbiciem od złączki". To inny mechanizm fizyczny niż Fresnel i zwykle nie opisuje się go jako zdarzenia sparowanego z pikiem odbicia złącza.
  • "rozproszenie Rayleigha" – Rayleigh odpowiada za tło reflektogramu (ciągły spadek wynikający z tłumienia włókna), a nie za pojedyncze zdarzenie oznaczane literą w konkretnym punkcie jako strata elementu łączeniowego.

Wskazówka egzaminacyjna: gdy w treści pojawia się informacja o odbiciu Fresnela, najczęściej chodzi o element typu złączka/złącze/koniec włókna; powiązane z nim drugie oznaczenie na wykresie dotyczy wtedy straty na tym elemencie, czyli tłumienia złączki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Reflektogram to wykres z OTDR przedstawiający poziom sygnału rozproszonego w funkcji odległości. Pokazuje tłumienie włókna oraz zdarzenia punktowe, takie jak złączki, spawy, zakończenia i uszkodzenia. Analiza kształtu śladu pozwala określić lokalizację i typ zdarzenia.
Złączka może powodować nieciągłość optyczną (różnice współczynnika załamania i szczeliny powietrzne), co skutkuje odbiciem na granicy ośrodków. To odbicie nazywa się odbiciem Fresnela i na wykresie OTDR bywa widoczne jako charakterystyczny pik refleksyjny.
Tłumienie złączki (strata wtrąceniowa) to spadek mocy sygnału po przejściu przez złącze. Na reflektogramie jest widoczne jako skok w dół poziomu śladu za zdarzeniem. W praktyce wskazuje jakość dopasowania i czystość/stan powierzchni czołowych złącza.
Złączka jest często zdarzeniem refleksyjnym (pik odbicia + strata), a spaw zwykle jest zdarzeniem nierefleksyjnym (głównie niewielka strata bez wyraźnego piku). W interpretacji kluczowe są: obecność odbicia, wysokość piku, szerokość zdarzenia i opis zdarzeń w tabeli eventów OTDR.
Rozproszenie Rayleigha to zjawisko w samym włóknie, które powoduje powstawanie sygnału wstecznego wykrywanego przez OTDR. Na reflektogramie tworzy "tło" śladu i jego stopniowy spadek wraz z odległością. Nie jest pojedynczym zdarzeniem jak spaw czy złączka.
Makrozgięcie zwykle powoduje dodatkową stratę, czasem zależną od długości fali, i może wyglądać jak nierefleksyjny skok tłumienia lub lokalne pogorszenie tłumienności. Nie musi generować silnego piku odbicia. Rozpoznanie wymaga oceny kształtu śladu i porównania pomiarów na różnych falach.
Nie. Odbicie Fresnela może pochodzić z prawidłowych elementów toru, np. złączek i zakończeń, zwłaszcza gdy mają większą reflektancję. Problemem jest zwykle zbyt duża reflektancja lub nietypowe, silne odbicia w miejscach, gdzie nie powinno ich być (np. zanieczyszczone lub źle spasowane złącze).
Typowe błędy to mylenie zdarzeń refleksyjnych z nierefleksyjnymi, ignorowanie tabeli zdarzeń, nieuwzględnianie stref martwych oraz przypisywanie każdemu skokowi tej samej przyczyny (np. "spaw"). Pomaga analiza: czy jest pik odbicia, jaki jest skok tłumienia i gdzie leży zdarzenie.
OTDR stosuje się podczas odbioru instalacji światłowodowej, po naprawach awarii oraz w diagnostyce pogorszenia parametrów łącza. W sieciach rozległych jest to kluczowe narzędzie do lokalizacji miejsca uszkodzenia (np. zerwania) i oceny jakości połączeń na długich odcinkach.
Warto przećwiczyć rozpoznawanie: złączka (odbicie + strata), spaw (zwykle tylko strata), koniec włókna (silne odbicie), makrozgięcie (strata często zależna od fali). Pomagają zestawy przykładowych reflektogramów z opisanymi zdarzeniami oraz podstawowe definicje: reflektancja, tłumienie, rozproszenie.
