KWALIFIKACJA ELM5 - CZERWIEC 2018


PYTANIE NR 32.

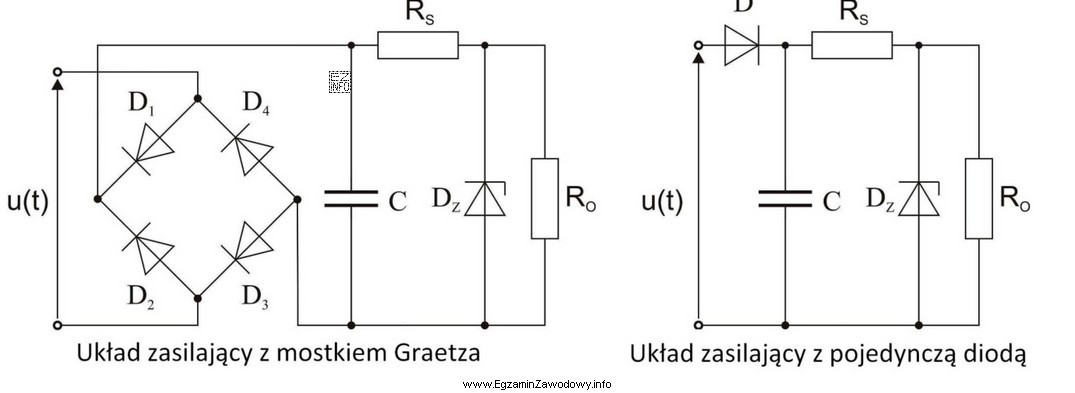

Jeśli w układzie zasilającym o działaniu ciągłym zamiast mostka Graetza wstawi się pojedynczą diodę prostowniczą, to wartość współczynnika tętnień
Jeśli w układzie zasilającym o działaniu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Mostek Graetza pozwala na prostowanie pełno-okresowe napięcia przemiennego, co oznacza, że wykorzystuje obie połówki cyklu napięcia. Zastąpienie mostka Graetza pojedynczą diodą prostowniczą spowoduje, że układ będzie prostował tylko jedną połówkę cyklu napięcia (prostownik jednopołówkowy). To z kolei spowoduje wzrost współczynnika tętnień, ponieważ tętnienia będą miały miejsce tylko raz na każdy cykl napięcia, a nie dwa razy jak w przypadku prostownika dwupołówkowego.
