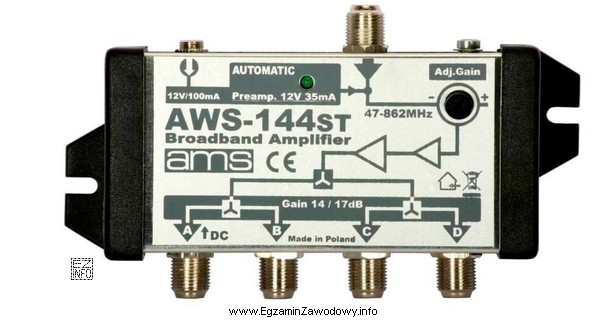

Rozpoznanie urządzenia na rysunku wymaga powiązania cech graficznych z funkcją układu. Wzmacniacz jest elementem toru sygnałowego, którego zadaniem jest zwiększenie poziomu sygnału (napięciowego, prądowego lub mocy) w określonym paśmie pracy. W praktyce na schematach ideowych lub blokowych może być pokazany jako blok z wejściem i wyjściem, często z informacją o wzmocnieniu lub z typowym symbolem stopnia wzmacniającego.
Odpowiedź "Konwerter" jest błędna, gdyż konwerter (przetwornik/układ konwersji) służy przede wszystkim do zmiany postaci sygnału lub energii (np. zmiana poziomów, standardu, częstotliwości, rodzaju sygnału), a nie do samego zwiększania amplitudy w tym samym sensie co wzmacniacz. Odpowiedź "Filtr" nie pasuje, ponieważ filtr ma za zadanie selekcję pasma (tłumienie wybranych składowych częstotliwości), a typowym efektem jego działania jest kształtowanie charakterystyki częstotliwościowej, nie zaś podniesienie poziomu sygnału jako główny cel. Odpowiedź "Symetryzator" (balun) jest niepoprawna, ponieważ symetryzator służy do przejścia między torem symetrycznym i niesymetrycznym oraz do dopasowania impedancji; w typowym ujęciu nie jest to urządzenie wzmacniające, tylko dopasowujące.
Wskazówka egzaminacyjna: gdy masz rozpoznać element z rysunku, najpierw ustal, czy rysunek przedstawia symbol ideowy, schemat blokowy czy wygląd fizyczny. Następnie porównaj funkcję sugerowaną przez rysunek z funkcjami odpowiedzi: wzmacnianie vs filtrowanie vs konwersja vs dopasowanie/symetryzacja. To zmniejsza ryzyko wyboru "na skojarzenie".
