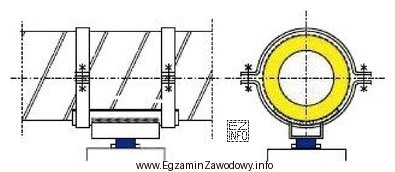

W tego typu zadaniach kluczowa jest umiejętność odczytu rysunku montażowego i rozpoznania elementów złącznych. Opaska blaszana na rurociągu jest zwykle dzielona na części, które trzeba połączyć tak, aby możliwy był montaż i ewentualny demontaż płaszcza ochronnego.
Odpowiedź "dwiema śrubami" jest właściwa, ponieważ połączenie śrubowe jest rozłączne, a na rysunku dla każdej części opaski widać dwa miejsca skręcenia (dwa punkty łączenia realizowane śrubami). Taki układ zapewnia docisk i stabilność elementów, a jednocześnie pozwala na ponowne rozebranie osłony podczas przeglądów lub napraw.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "dwoma nitami" – nitowanie tworzy połączenie zasadniczo trwałe i na rysunku powinny być czytelne charakterystyczne oznaczenia/kształty nitów. W zadaniu wskazano połączenie śrubowe, a nie nitowe.
- "czterema śrubami" – ta odpowiedź zakłada większą liczbę punktów skręcenia dla jednej części opaski. Jeśli na detalu są tylko dwa punkty łączenia na część, wybór "czterema" jest wynikiem błędnego zliczenia (np. zsumowania dla dwóch części naraz).
- "czterema nitami" – łączy dwa błędy jednocześnie: inną technologię łączenia (nitowanie) oraz niezgodną z rysunkiem liczbę punktów mocowania.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze ustal, czy pytanie dotyczy "każdej części" (liczysz na jedną część), czy całej opaski (liczysz wszystkie złącza łącznie). To częsta pułapka w zadaniach opartych o rysunki.
