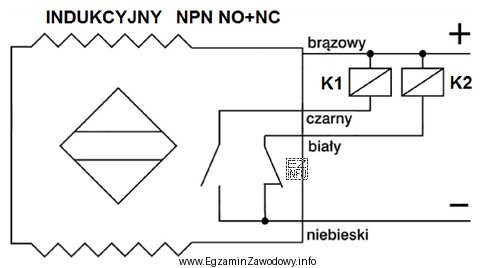

W wielu rozwiązaniach automatyki przemysłowej czujnik zbliżeniowy ma 3 przewody i jest zasilany napięciem stałym. W takim wykonaniu jeden przewód doprowadza zasilanie dodatnie, drugi stanowi przewód odniesienia (0 V), a trzeci jest wyjściem sygnałowym, które zmienia stan po wykryciu obiektu (np. elementu metalowego).
Najczęściej spotykana kolorystyka dla czujników 3‑przewodowych DC to:
- brązowy – zasilanie "+" (np. +24 V DC),
- niebieski – "0 V"/masa,
- czarny – wyjście sygnałowe (przełączające w zależności od typu PNP/NPN oraz NO/NC).
Dlatego odpowiedź "Czarny, brązowy, niebieski." jest właściwa: obejmuje oba przewody zasilania oraz przewód, którym czujnik podaje sygnał na obciążenie (tu: cewkę przekaźnika K1).
Pozostałe zestawy zawierają przewód biały zamiast jednego z kluczowych przewodów. Biały bywa używany w czujnikach 4‑przewodowych jako dodatkowe wyjście lub funkcja pomocnicza (zależnie od producenta), więc sam dobór "białego" nie gwarantuje poprawnego zasilenia i sterowania cewką. W praktyce może to skutkować brakiem reakcji przekaźnika, niestabilną pracą albo ryzykiem błędnego podłączenia.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się komplet "brązowy + niebieski + czarny", jest to typowy układ: +, 0 V i wyjście. Zawsze jednak pamiętaj, że o sposobie wpięcia cewki (czy do "+" czy do "0 V") decyduje dodatkowo to, czy wyjście jest PNP czy NPN.
