KWALIFIKACJA MEP2 - STYCZEŃ 2022



PYTANIE NR 28.

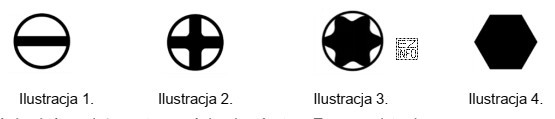

Końcówkę, którą należy zastosować do wkrętów typu Torx przedstawiono
Ilustracja przedstawia cztery różne symbole, które mogą być związane z końcówkami do wkrętów.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Końcówka do wkrętów Torx ma charakterystyczny profil sześciopromiennej, zaokrąglonej "gwiazdki" (tzw. hexalobular). Poprawna jest odpowiedź wskazująca ilustrację, na której widać taki kształt końcówki, a nie krzyżak (Phillips/Pozidriv) ani imbus (gniazdo sześciokątne).

Pełne wyjaśnienie:

Wkręty typu Torx mają gniazdo w kształcie sześciopromiennej, zaokrąglonej "gwiazdki". Dlatego właściwa końcówka (bit) musi mieć dokładnie taki sam profil – sześć symetrycznych "płatków" (lobów), zwykle z zaokrąglonymi krawędziami. Odpowiedź "na ilustracji 3." jest poprawna, ponieważ wskazuje końcówkę o profilu Torx, a więc dopasowaną do gniazda Torx.

Pozostałe odpowiedzi są niepoprawne, jeśli pokazują inne popularne profile:

  • Krzyżak (Phillips lub Pozidriv) – ma kształt krzyża, często z ostrzejszymi krawędziami; w Pozidriv bywają dodatkowe "nacięcia" między ramionami. Taką końcówką nie należy pracować w Torx, bo łatwo uszkodzić gniazdo.
  • Imbus (gniazdo sześciokątne) – to sześciokąt o prostych bokach, a nie "gwiazdka". Choć liczba elementów (6) może mylić, geometria jest inna.
  • Płaski – pojedyncze ostrze do wkrętów z nacięciem; nie pasuje do Torx.

W praktyce montażu i serwisu (także w mechanice precyzyjnej spotykanej w pracy optyka‑mechanika) dobór właściwego profilu jest kluczowy: zmniejsza ryzyko zniszczenia łba wkrętu, poślizgu końcówki i uszkodzenia sąsiednich elementów. W razie wątpliwości warto porównać kształt końcówki z gniazdem oraz pamiętać, że Torx rozpoznaje się po "gwiazdce" z sześciu zaokrąglonych ramion.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest Torx i jak wygląda jego profil?
Torx to typ gniazda wkrętu o kształcie sześciopromiennej, zaokrąglonej "gwiazdki". Końcówka Torx ma sześć symetrycznych wypustów (lobów), które wchodzą w gniazdo i zapewniają stabilne przenoszenie momentu.
Jak odróżnić końcówkę Torx od imbusowej na ilustracji?
Imbus ma profil sześciokąta o prostych bokach (regularny "hex"), a Torx przypomina gwiazdkę z sześciu zaokrąglonych ramion. Jeśli widzisz "płatki" zamiast prostych ścianek, to jest to Torx.
Dlaczego nie wolno używać krzyżaka zamiast Torx?
Krzyżak (Phillips/Pozidriv) nie pasuje geometrycznie do gniazda Torx, więc łatwo dochodzi do poślizgu i zniszczenia krawędzi gniazda. Skutkiem może być "wyrobienie" łba, trudny demontaż i ryzyko uszkodzeń elementów urządzenia.
Jakie są typowe błędy przy rozpoznawaniu Torx na zdjęciu?
Najczęstsze błędy to mylenie Torx z imbusem (bo "jest sześć elementów"), z wielowypustem (bo też wygląda jak gwiazda) oraz nieuwaga na zaokrąglenia ramion. Warto policzyć "ramiona" i ocenić, czy krawędzie są proste czy łukowe.
Kiedy w serwisie urządzeń optycznych spotyka się wkręty Torx?
Torx bywa używany w elementach obudów, uchwytach, mechanizmach regulacyjnych i zespołach, gdzie ważne jest pewne przeniesienie momentu oraz mniejsze ryzyko ześlizgu narzędzia. W montażu precyzyjnym poprawny dobór końcówki ogranicza uszkodzenia.
Jak dobrać rozmiar końcówki Torx do wkrętu?
Dobór polega na dopasowaniu rozmiaru oznaczanego zwykle literą T i liczbą (np. T6, T8). Końcówka powinna wchodzić bez luzu i do końca gniazda. Zbyt mała będzie się obracać w gnieździe, a zbyt duża nie wejdzie.
Czy Torx i Torx Security to to samo?
Nie zawsze. Torx Security (tamper-resistant) ma dodatkowy pin w środku gniazda, więc wymaga specjalnej końcówki z otworem. Zwykła końcówka Torx nie zadziała, bo nie ominie pinu i nie da się jej poprawnie osadzić.
Dlaczego Torx jest uznawany za "pewniejszy" niż Phillips?
Profil Torx lepiej przenosi moment obrotowy i ma mniejszą skłonność do ześlizgu końcówki z gniazda przy dokręcaniu. W praktyce oznacza to mniejsze ryzyko uszkodzenia łba wkrętu oraz stabilniejszą pracę, szczególnie przy drobnych elementach.
Jak sprawdzić, że końcówka dobrze siedzi w gnieździe Torx?
Końcówka powinna wejść głęboko, bez wyczuwalnego luzu na boki i bez "bujania". Po lekkim obciążeniu nie powinna wyskakiwać ani przeskakiwać. Jeśli czujesz poślizg, przerwij pracę i dobierz właściwy profil lub rozmiar.
Jak przygotować się do pytań egzaminacyjnych o końcówki i wkręty?
Ucz się rozpoznawania profili na zdjęciach: Torx, imbus, płaski, Phillips, Pozidriv. Pomaga porównywanie kształtów obok siebie i zwracanie uwagi na cechy diagnostyczne (liczba ramion, proste vs zaokrąglone krawędzie, pin w Security). Na egzaminie analizuj detale, nie "pierwsze skojarzenie".
info

Statystycznie 76% uczniów zna prawidłową odpowiedź. średnio łatwe

Eksperci podkreślają: "Końcówka do wkrętów Torx ma charakterystyczny profil sześciopromiennej, zaokrąglonej "gwiazdki" (tzw. hexalobular)."
