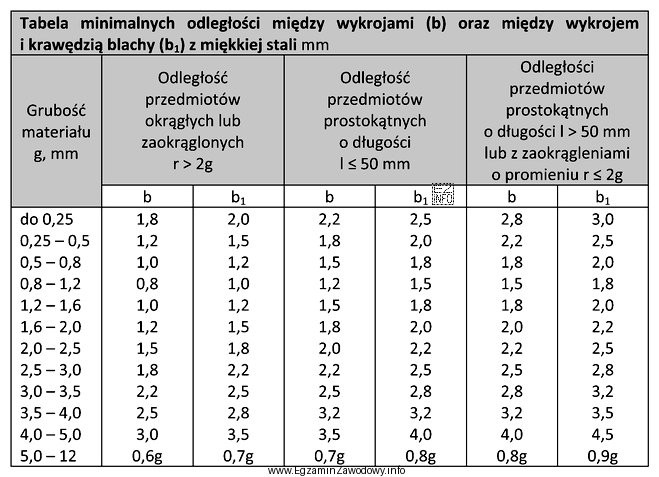

W zadaniach z wykrawania/tłoczenia blach często korzysta się z tabel technologicznych, które podają minimalne odstępy potrzebne do poprawnego rozkroju materiału. Minimalna odległość między sąsiadującymi wykrojami jest istotna, bo zbyt mały odstęp powoduje osłabienie pasa materiału, większe ryzyko pękania, deformacje oraz gorszą powtarzalność procesu.
W tym pytaniu kluczowe są dwa elementy danych wejściowych:
- grubość blachy: 2,2 mm (w wielu opracowaniach oznaczana jako g),
- warunek geometryczny: r > 2g, czyli należy korzystać z tej części tabeli, która dotyczy większego promienia w relacji do grubości.
Poprawne postępowanie polega na tym, aby:
- Odnaleźć w tabeli wiersz (lub zakres), który odpowiada grubości 2,2 mm.
- Wybrać kolumnę/sekcję tabeli właściwą dla warunku r > 2g.
- Odczytać wskazaną w tabeli minimalną odległość między wykrojami.
Wartość "1,5 mm" jest poprawna, ponieważ odpowiada dokładnie kombinacji: grubość 2,2 mm oraz przypadek r > 2g w tabeli.
Pozostałe odpowiedzi są typowymi dystraktorami:
- "1,8 mm" może odpowiadać innemu zakresowi grubości albo innemu warunkowi (np. innemu stosunkowi r do g), więc jej wybór zwykle wynika z odczytu z niewłaściwej kolumny.
- "2,2 mm" bywa wybierane przez mechanizm dopasowania liczbowego (równe danej wejściowej), ale grubość blachy nie jest automatycznie minimalną odległością między wykrojami.
- "2,5 mm" może być wartością z sąsiedniego zakresu lub z bardziej "bezpiecznego" wariantu, ale w pytaniu wymagane jest minimum wynikające bezpośrednio z tabeli dla wskazanego warunku.
Na egzaminie warto zawsze sprawdzić, czy w tabeli wybierasz właściwy wariant (tu: r > 2g) oraz czy odczyt dotyczy dokładnie minimalnej odległości, a nie innego parametru technologicznego.
