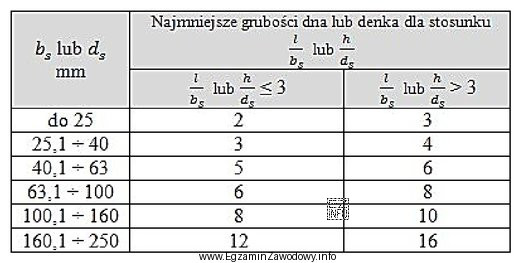

Zadanie sprawdza umiejętność pracy z dokumentacją technologiczną, a konkretnie z tabelą doboru wymiarów odkuwki. W takich tabelach wartości (np. minimalna grubość denka) są przypisane do przedziałów lub konkretnych wartości parametrów geometrycznych, tu: średnicy ds oraz wysokości h.
Jak poprawnie wykonać odczyt:
- Najpierw odnajdź w tabeli część dotyczącą średnicy ds. Jeżeli tabela jest przedziałowa (np. 100–110 mm), wybierz przedział obejmujący 102 mm.
- Następnie znajdź kolumnę lub sekcję odpowiadającą wysokości h. Analogicznie, jeśli występują przedziały, wybierz ten obejmujący 200 mm.
- W punkcie przecięcia (wiersz dla ds i kolumna dla h) odczytaj wartość opisaną jako minimalna dopuszczalna grubość denka.
- Upewnij się, że odczyt dotyczy najmniejszej grubości, a nie wartości zalecanej, maksymalnej lub innego parametru (np. naddatku, promienia, grubości ścianki).
Dla danych: ds = 102 mm oraz h = 200 mm, odczyt z tabeli wskazuje 8 mm jako minimalną grubość denka.
Dlaczego pozostałe wartości są błędne:
- Wartość '6 mm' zwykle wynika z błędu w odczycie (wybranie sąsiedniego przedziału średnicy lub wysokości) albo z pomylenia parametru (np. odczytania innej kolumny).
- Wartości '10 mm' i '12 mm' mogą odpowiadać innym zakresom wymiarów (np. większej średnicy, większej wysokości) lub innemu kryterium doboru. Często jest to efekt odruchowego wybierania "bezpieczniejszej" większej liczby zamiast trzymania się warunku minimalnego.
Wskazówka egzaminacyjna: jeżeli tabela ma przedziały graniczne, zawsze sprawdź, czy 102 mm i 200 mm nie leżą na granicy zakresu oraz jak tabela definiuje przynależność do przedziału (np. "od–do"). To ogranicza ryzyko przesunięcia odczytu i wyboru wartości z niewłaściwej komórki.
